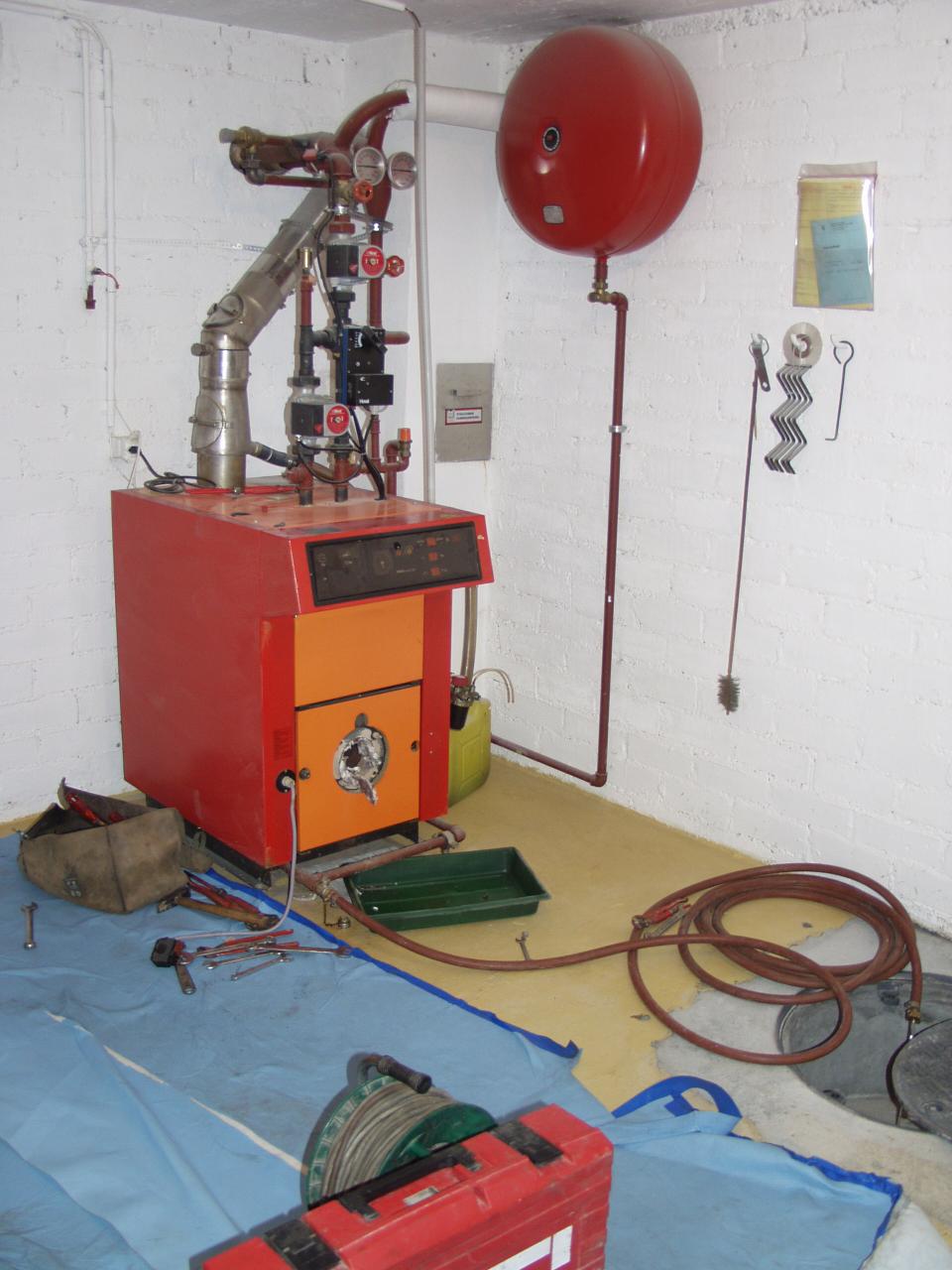

 Alte Ölheizung wird demontiert |

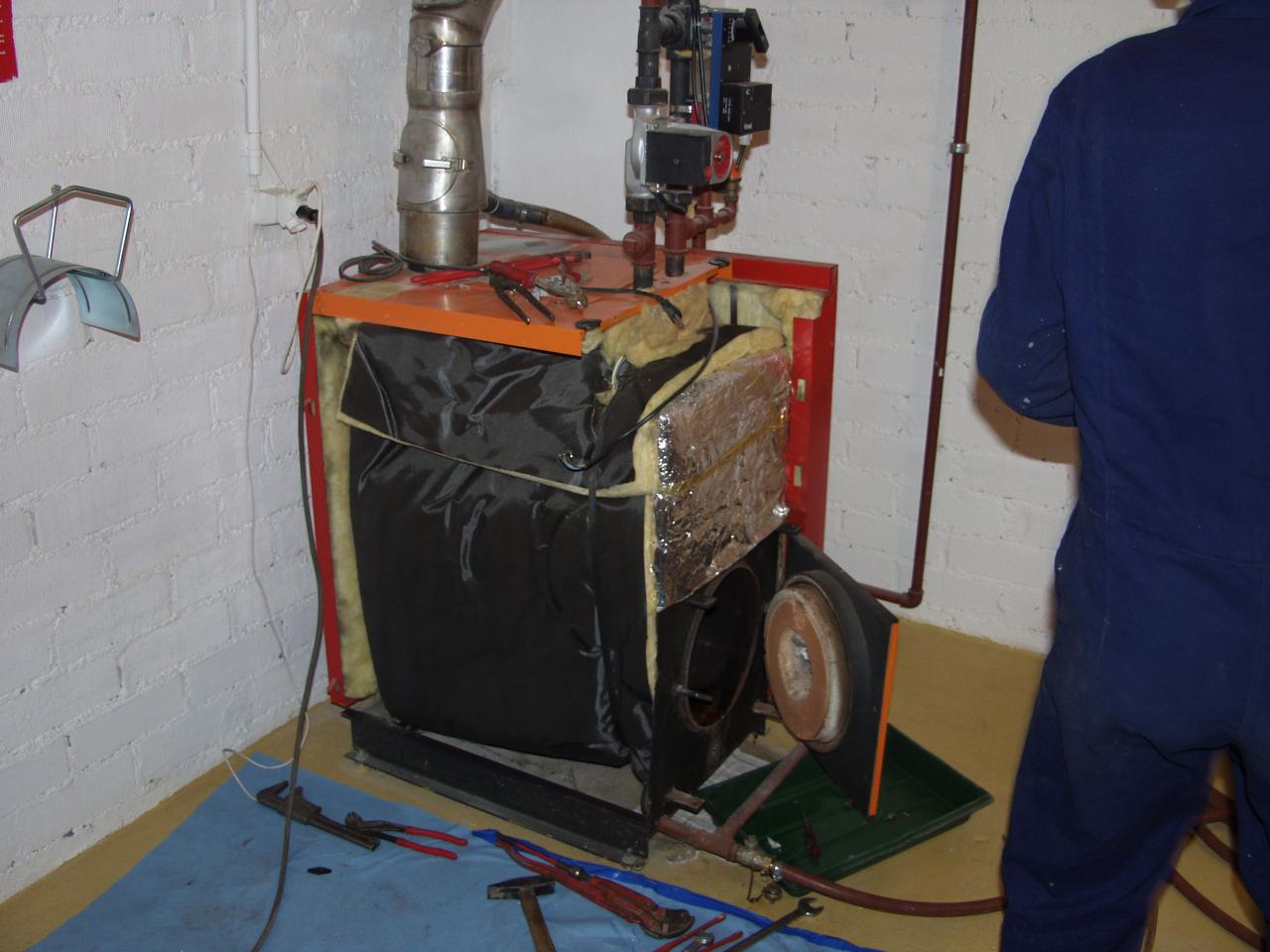

 Verkleidung des alten Ölkessels entfernt |

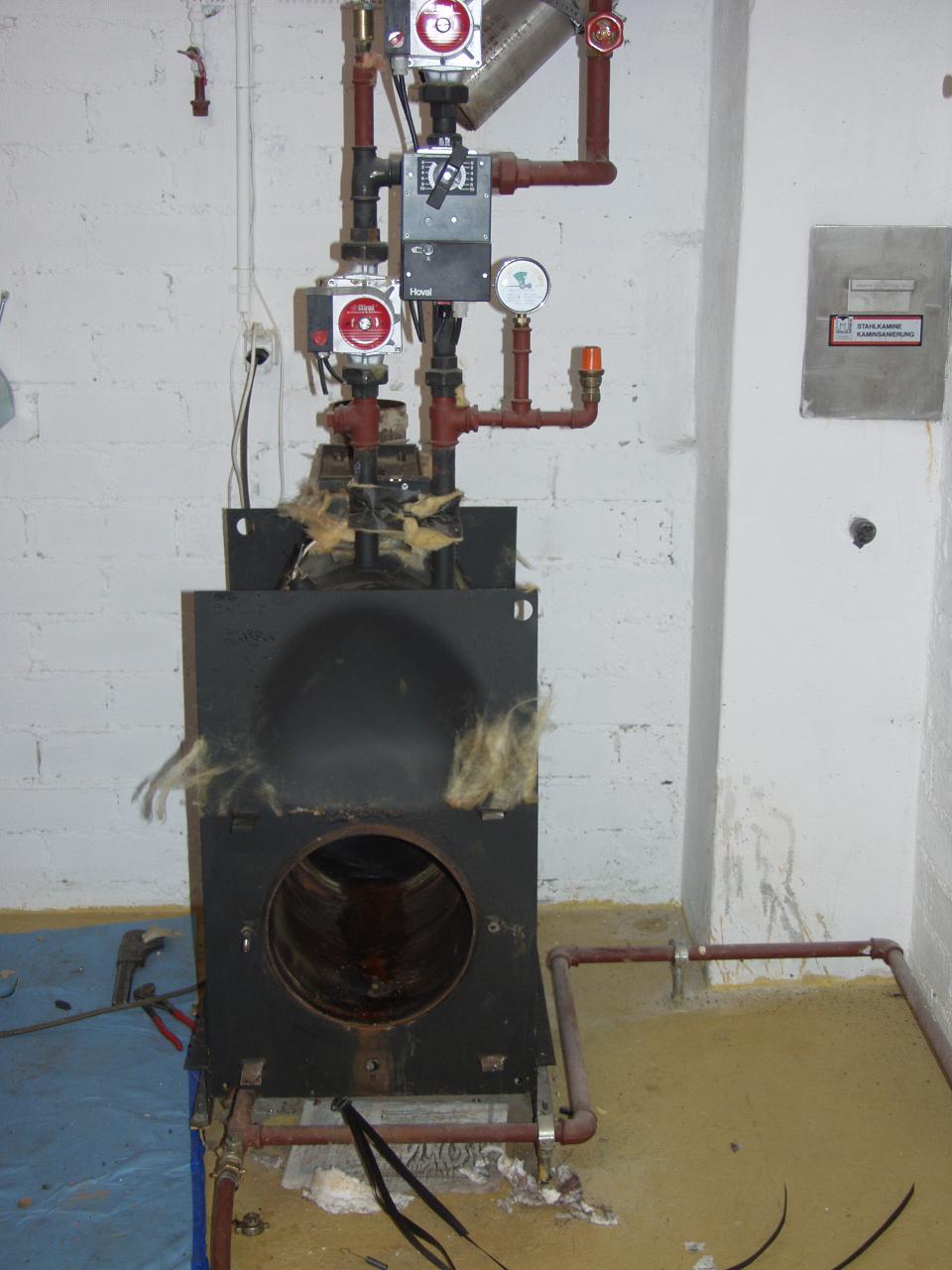

 Der nackte Kessel |

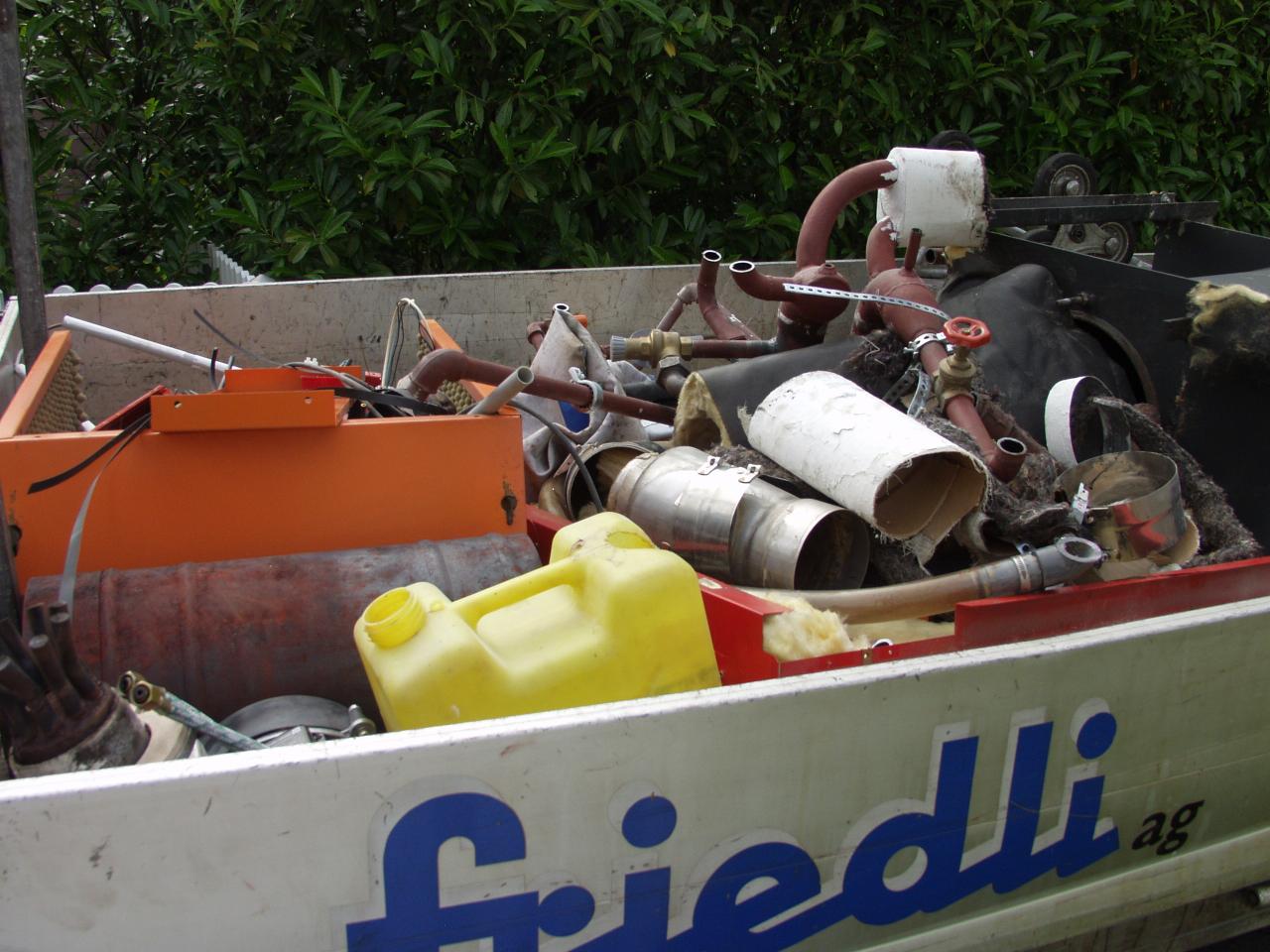

 Es bleibt nur noch ein Haufen Schrott übrig |

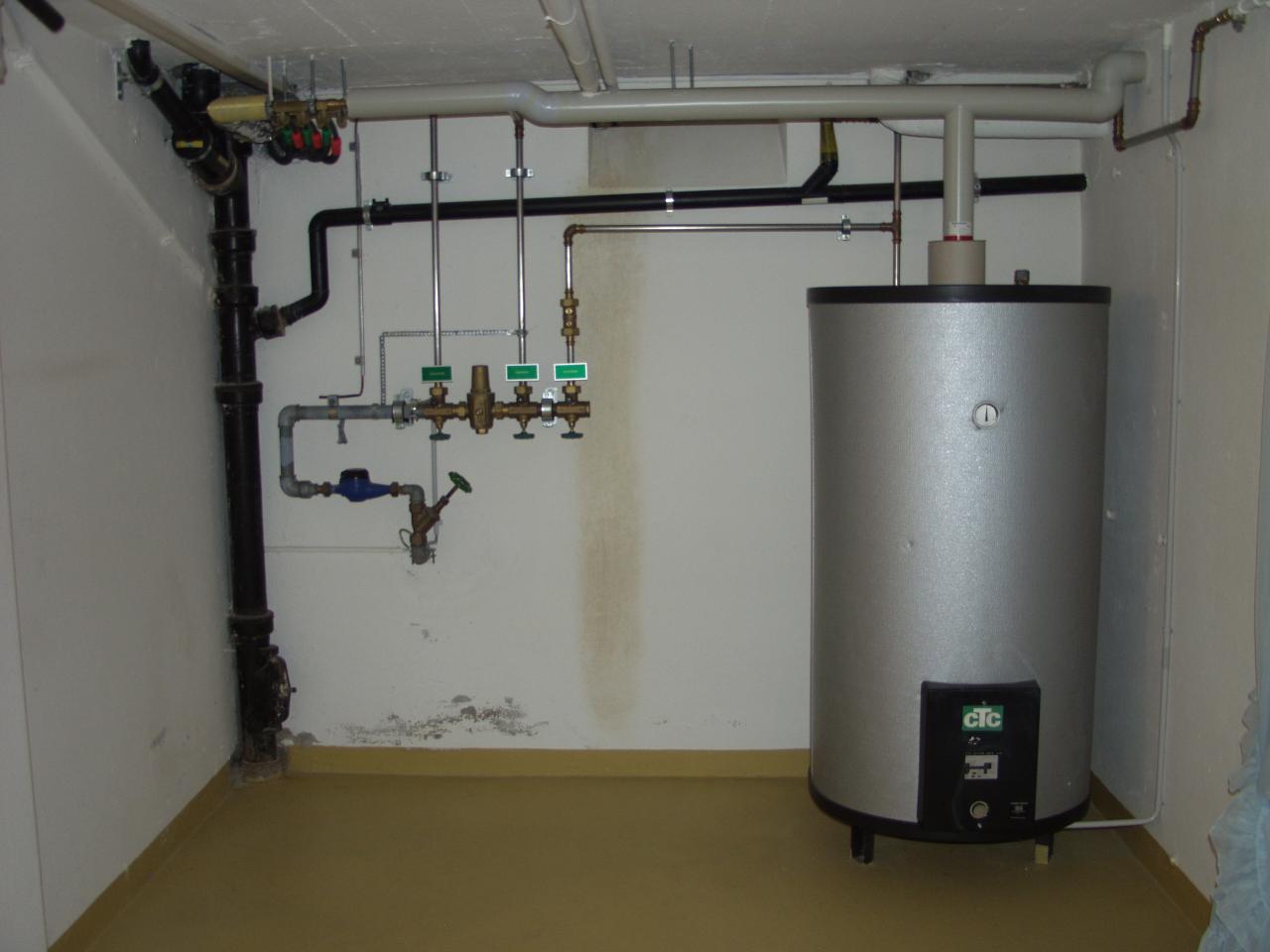

 Die Nische mit dem alten Boiler wo die neue Wärmepumpe zu stehen kommt |

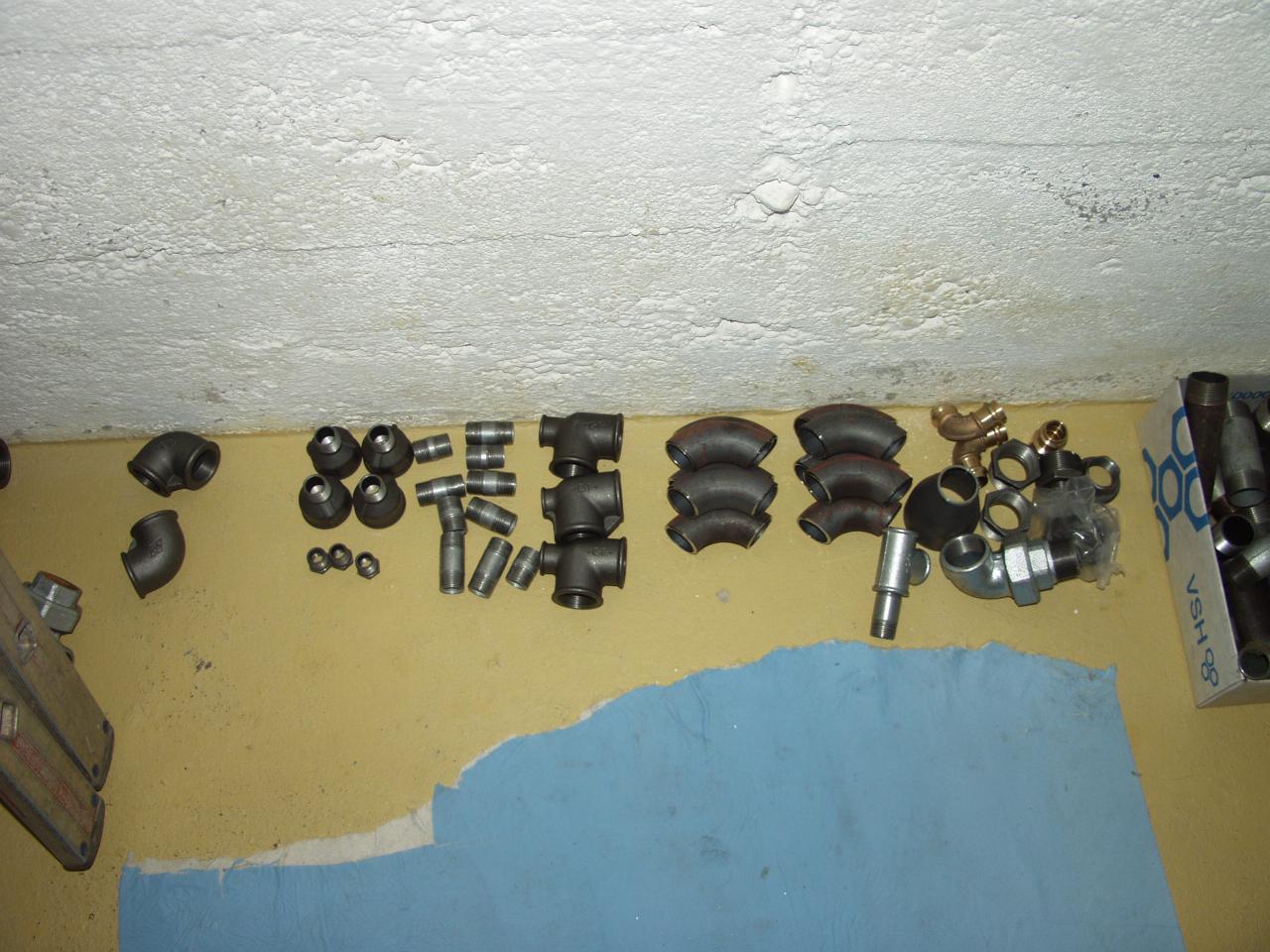

 Einzelteile schön ausgelegt |

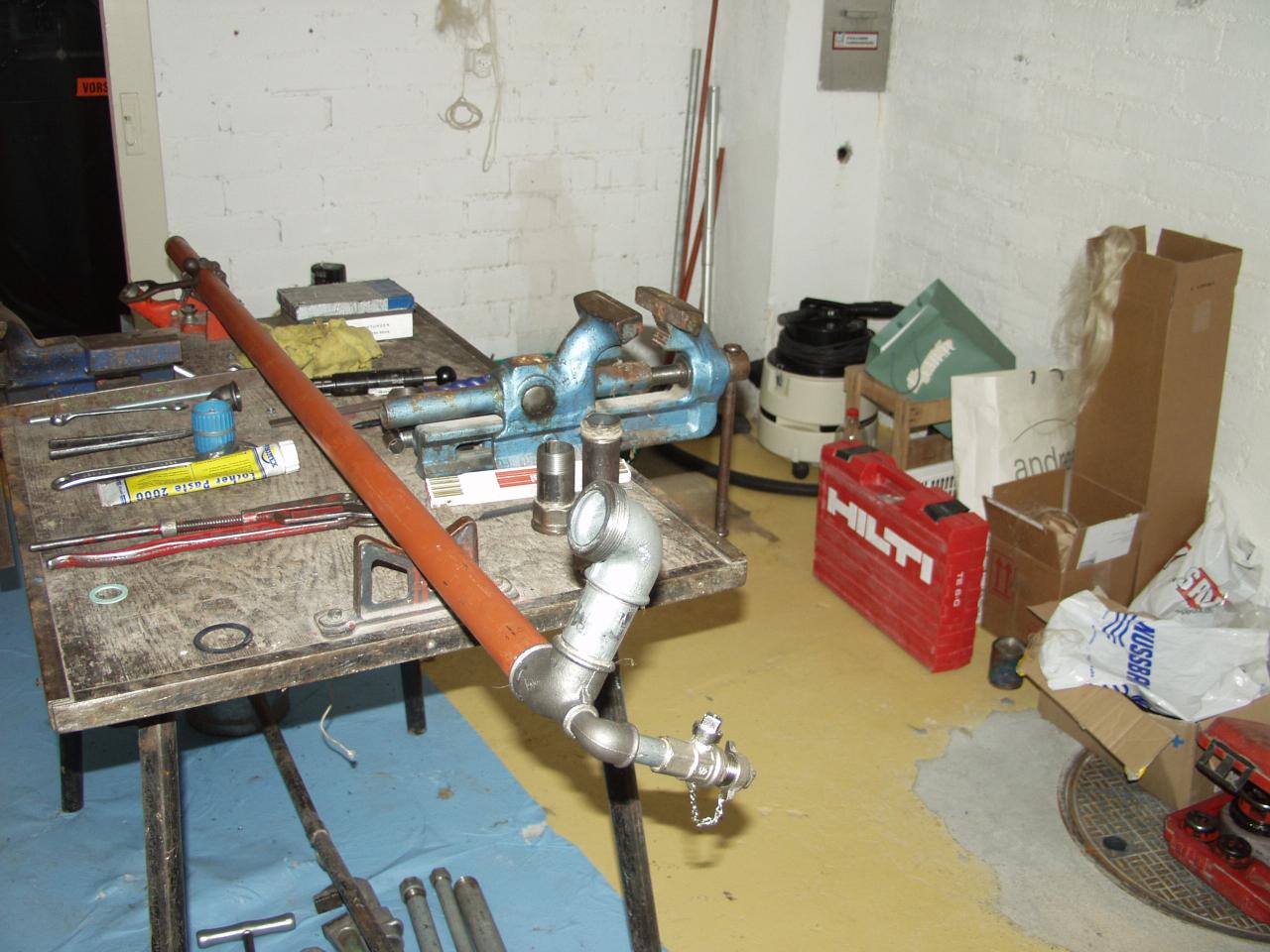

 Rücklaufleitung wird vormontiert |

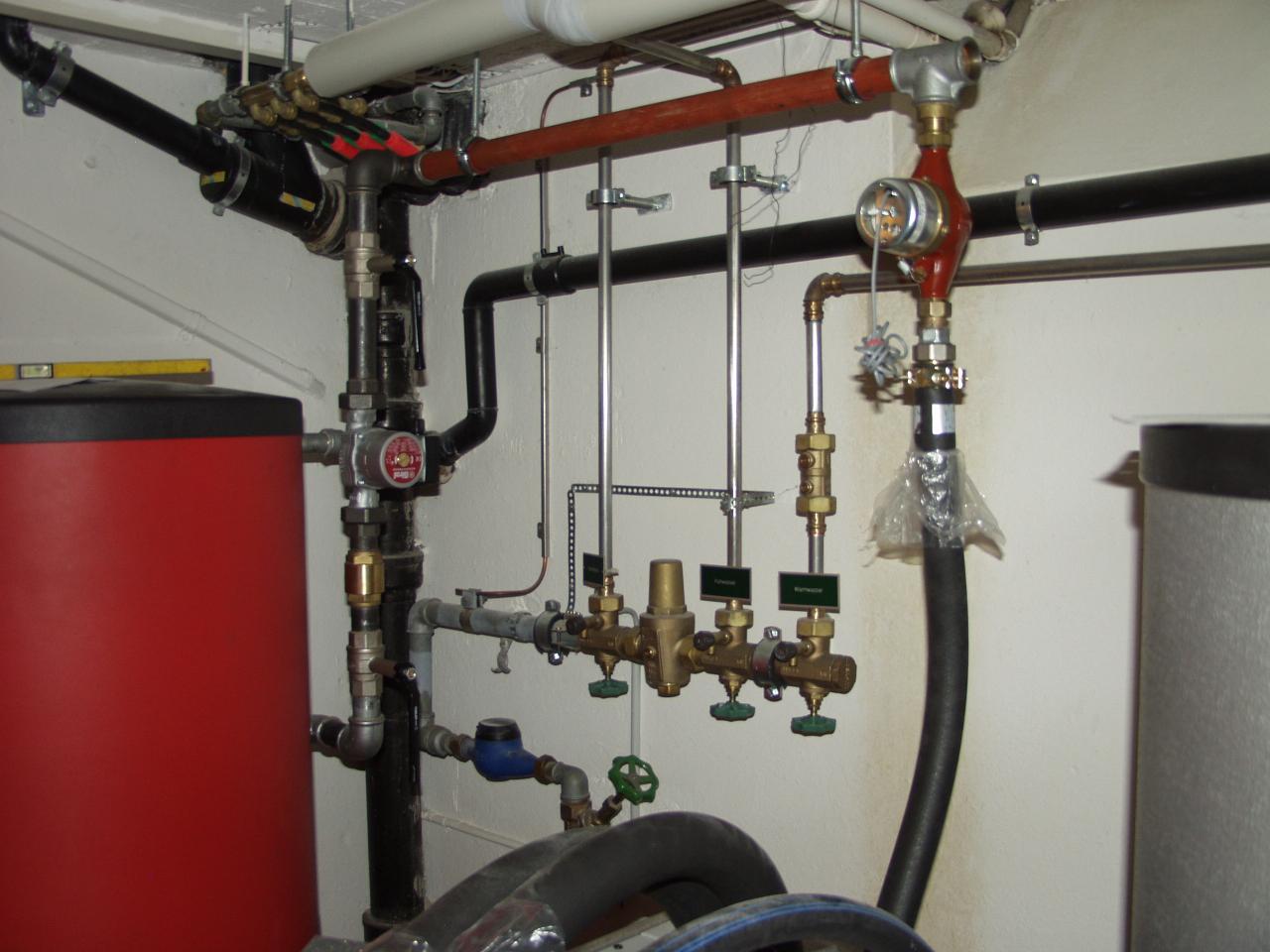

 Vorlaufleitung zum Wassererwärmer bereits installiert |

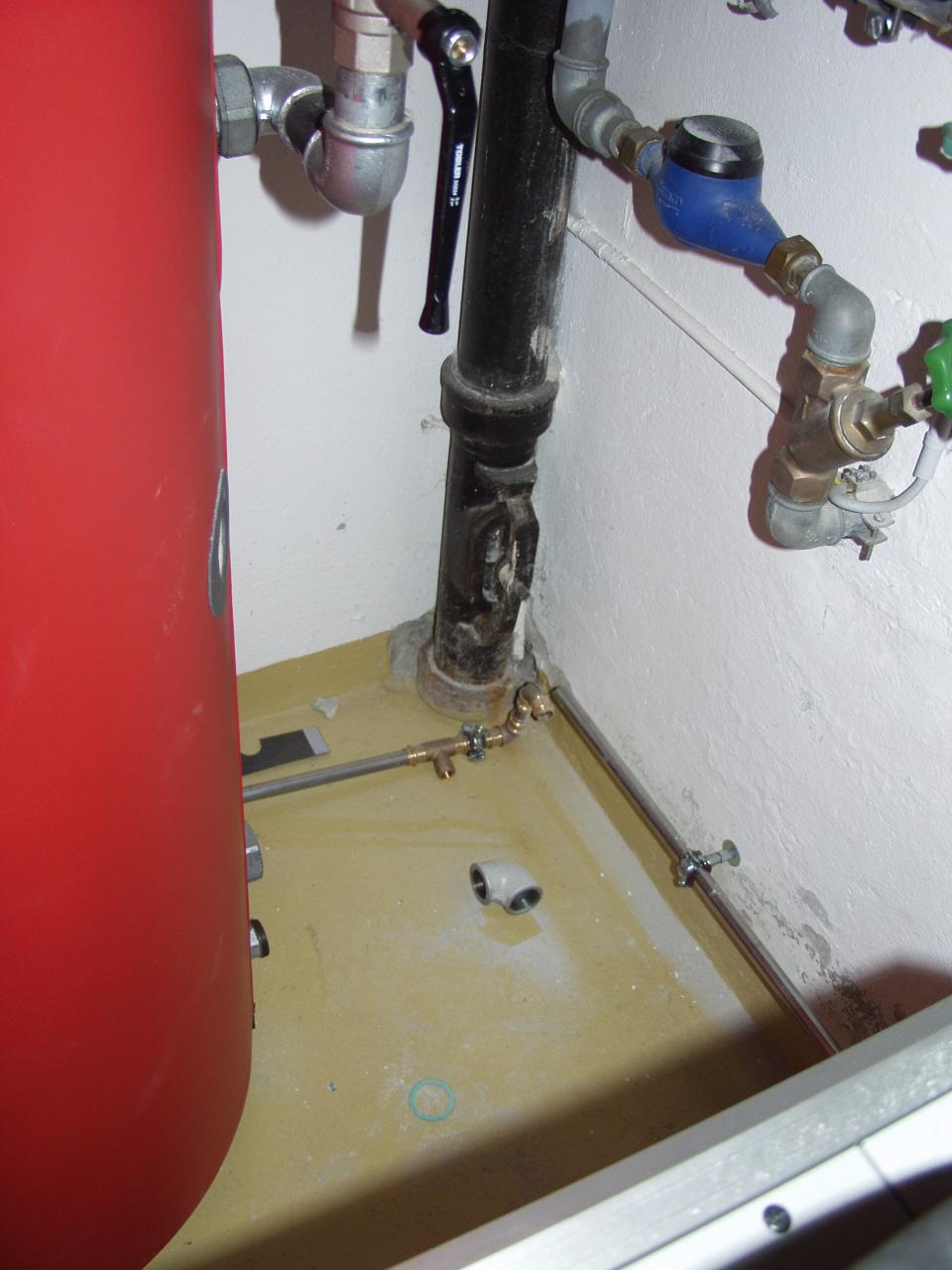

 Trinkwasser Zuleitung zum Wassererwärmer wird gepresst |

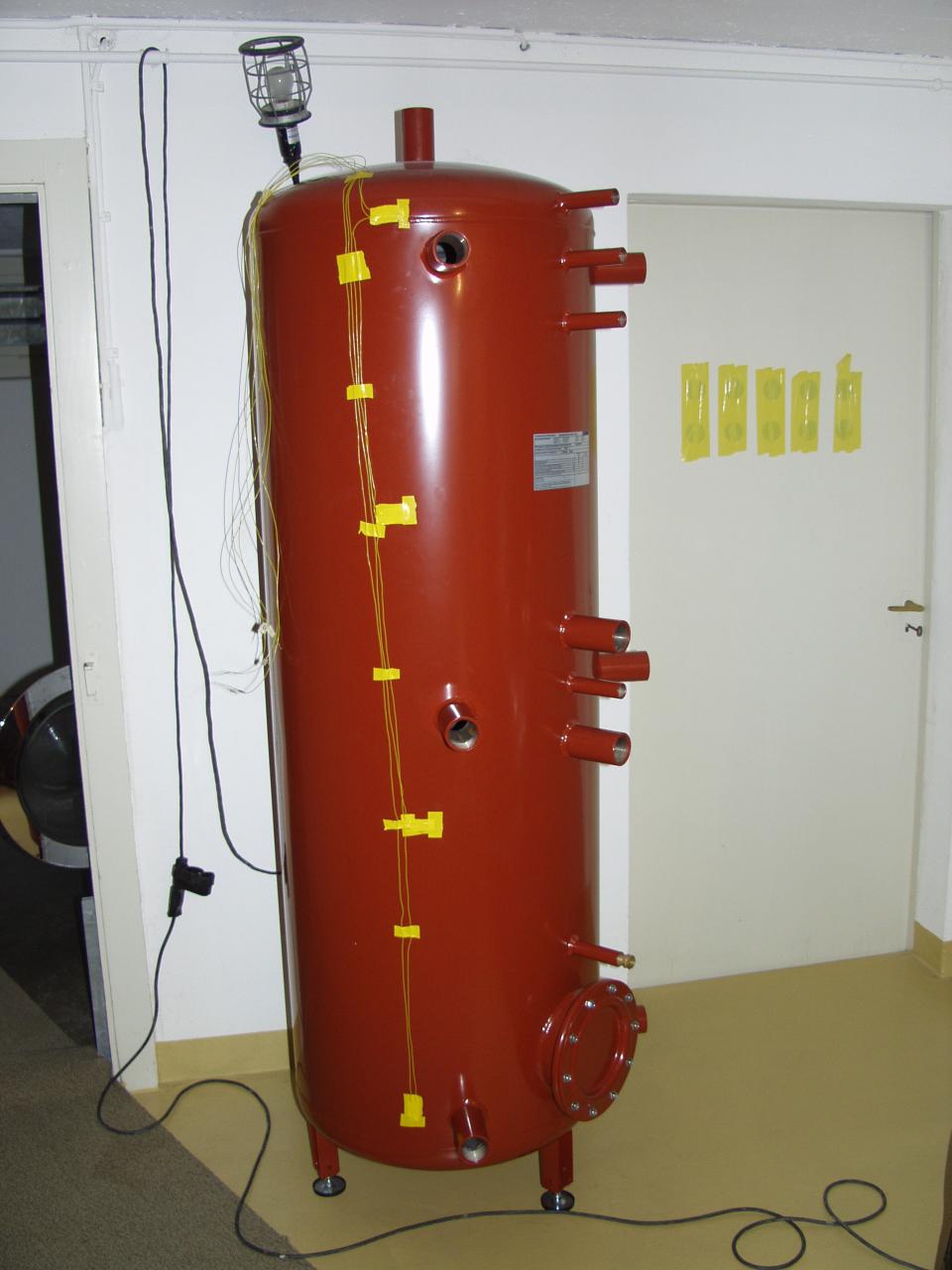

 Pufferspeicher mit 4 Temperatursensoren versehen |

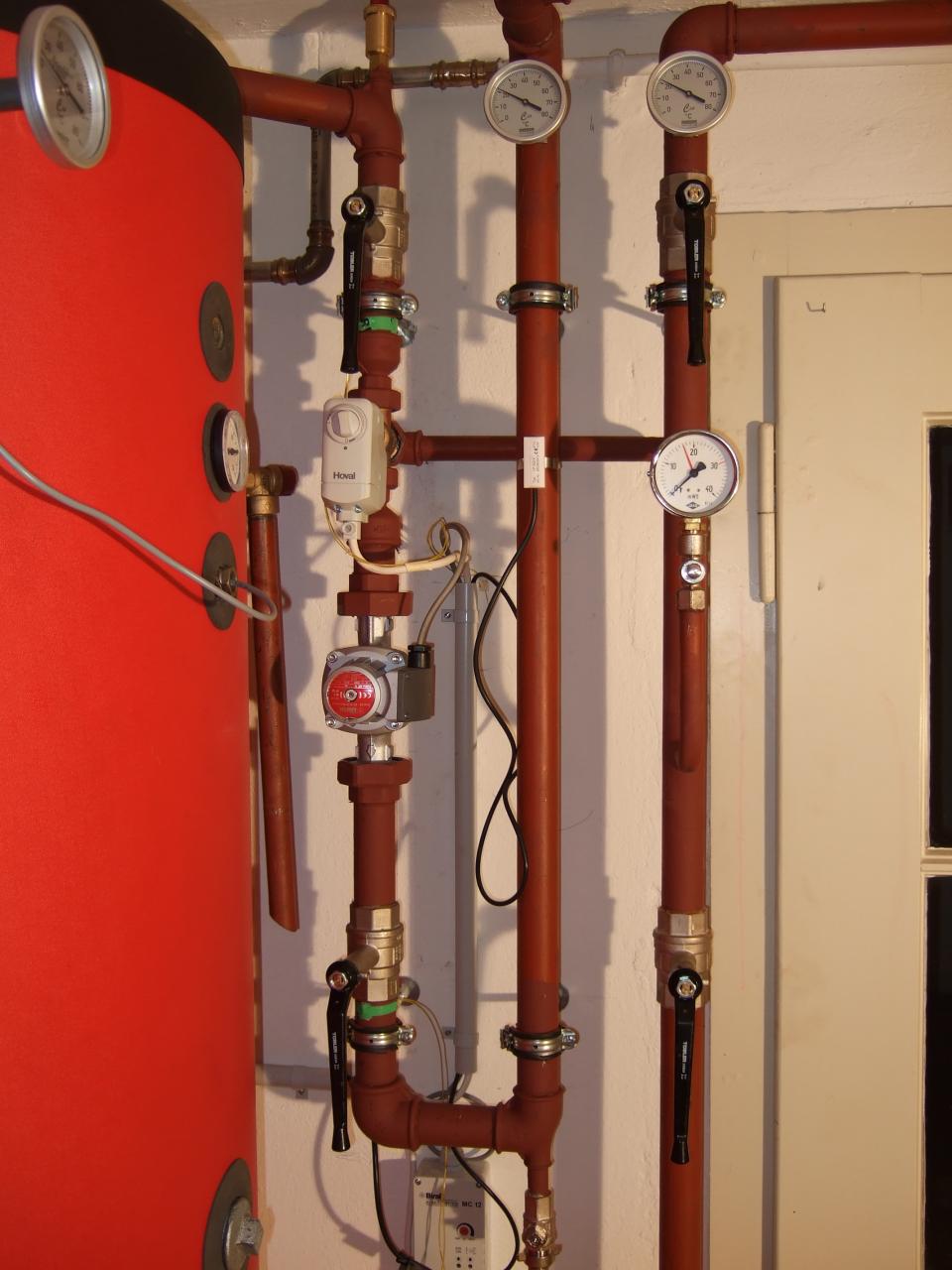

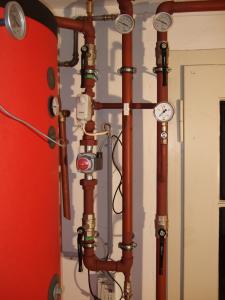

 Heizkreispumpe und Mischer neben dem Puffer |
 Erdsondenleitung ragt in den Keller |

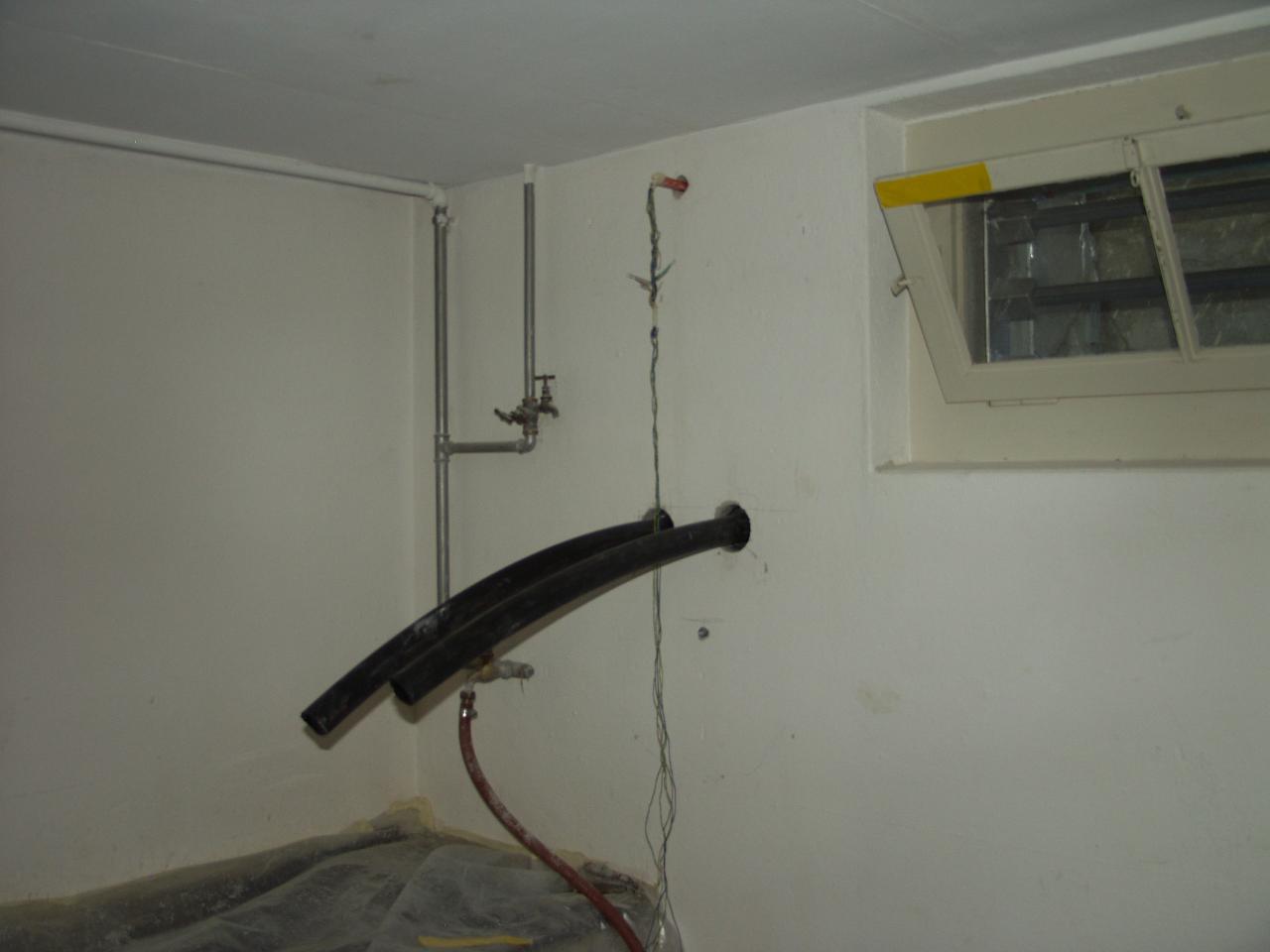

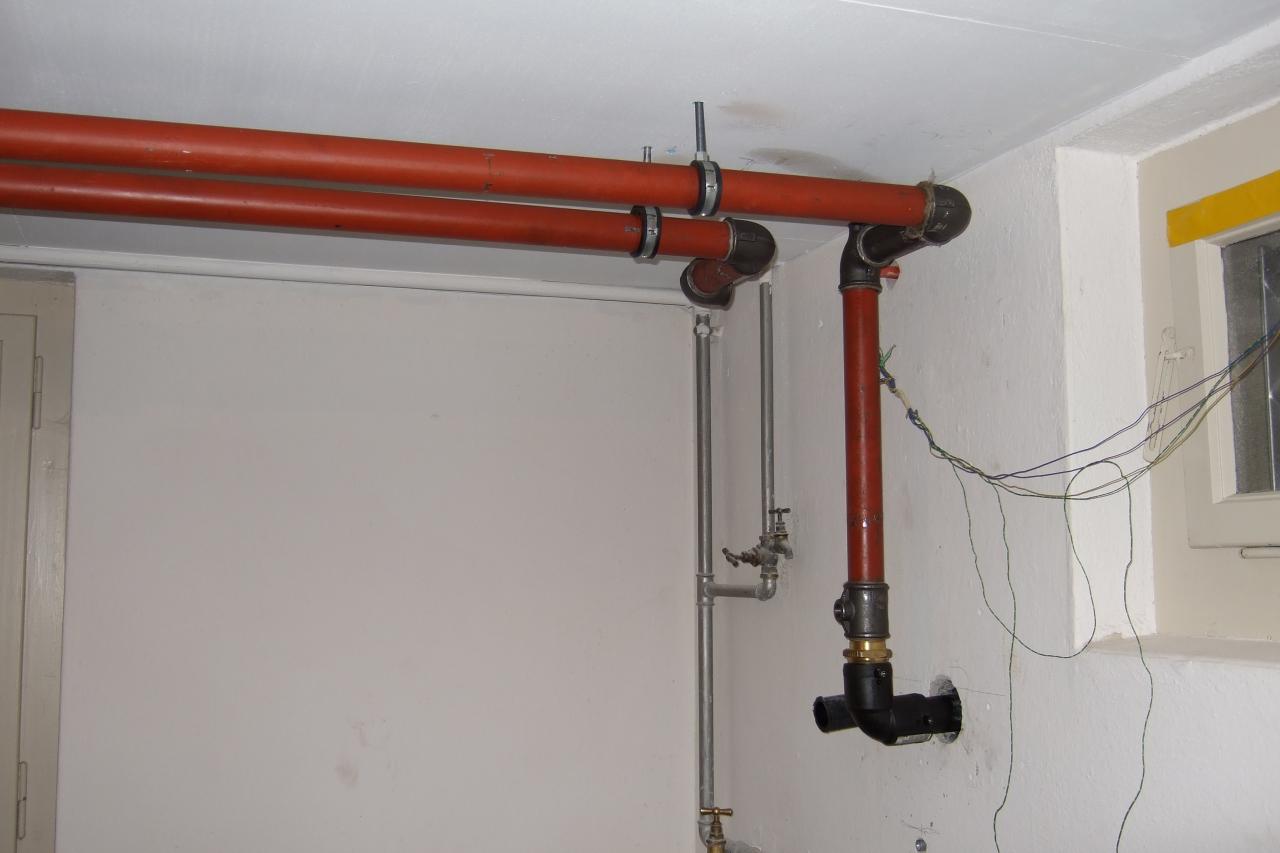

 Montage der Soleleitung im Keller |
 Die Anlage beinahe fertig |

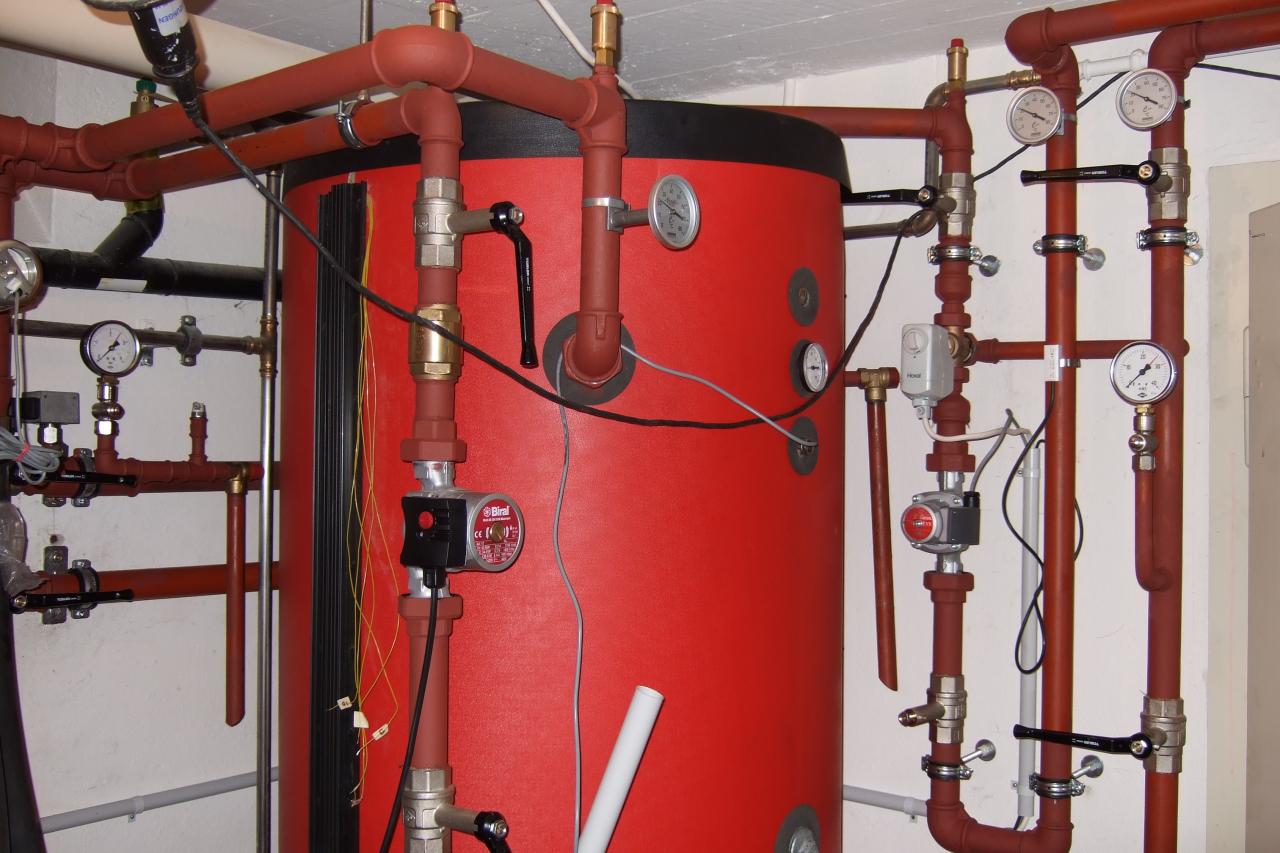

 Puffer fertig angeschlossen |

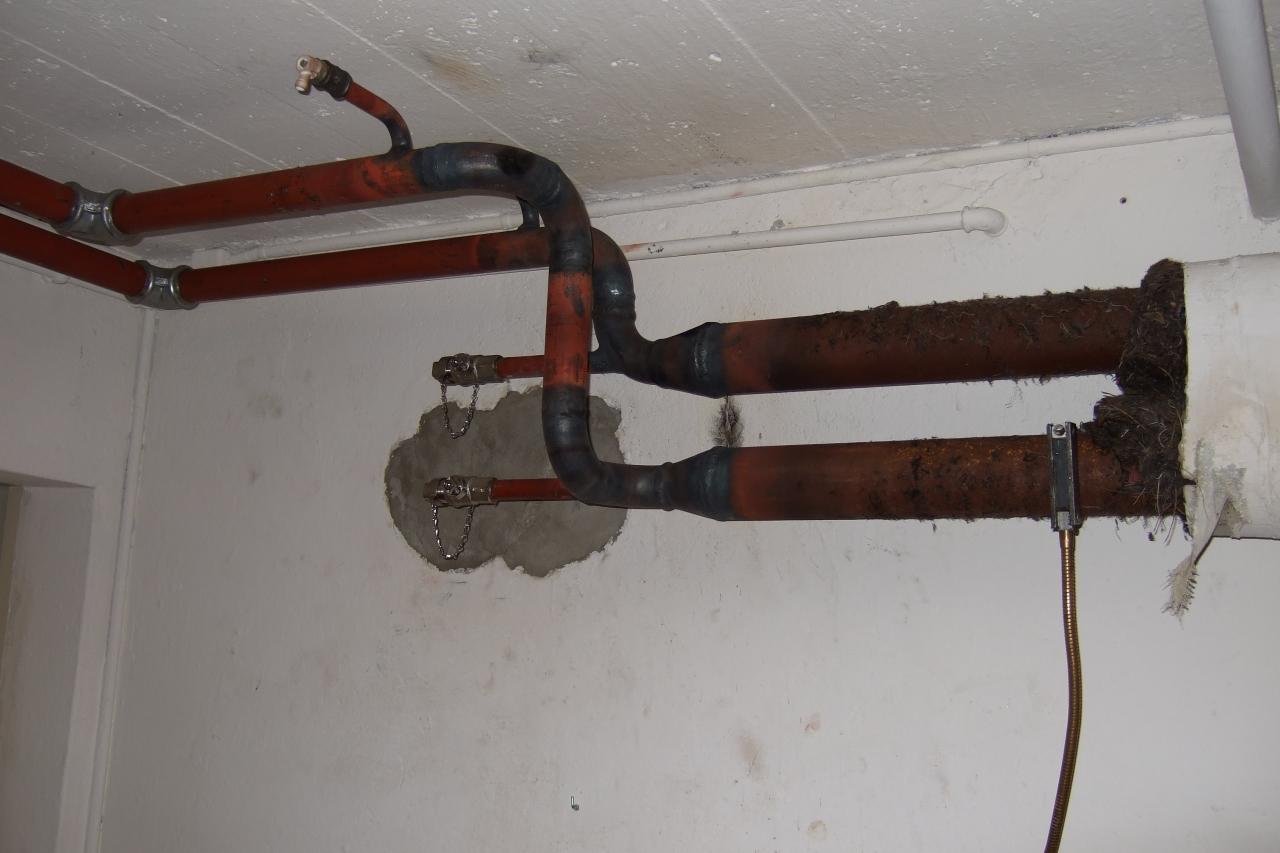

 Übergang der neuen Leitung auf die alte Heizungsleitung |

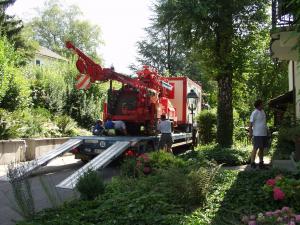

 Das Bohrgerät wird abgeladen |

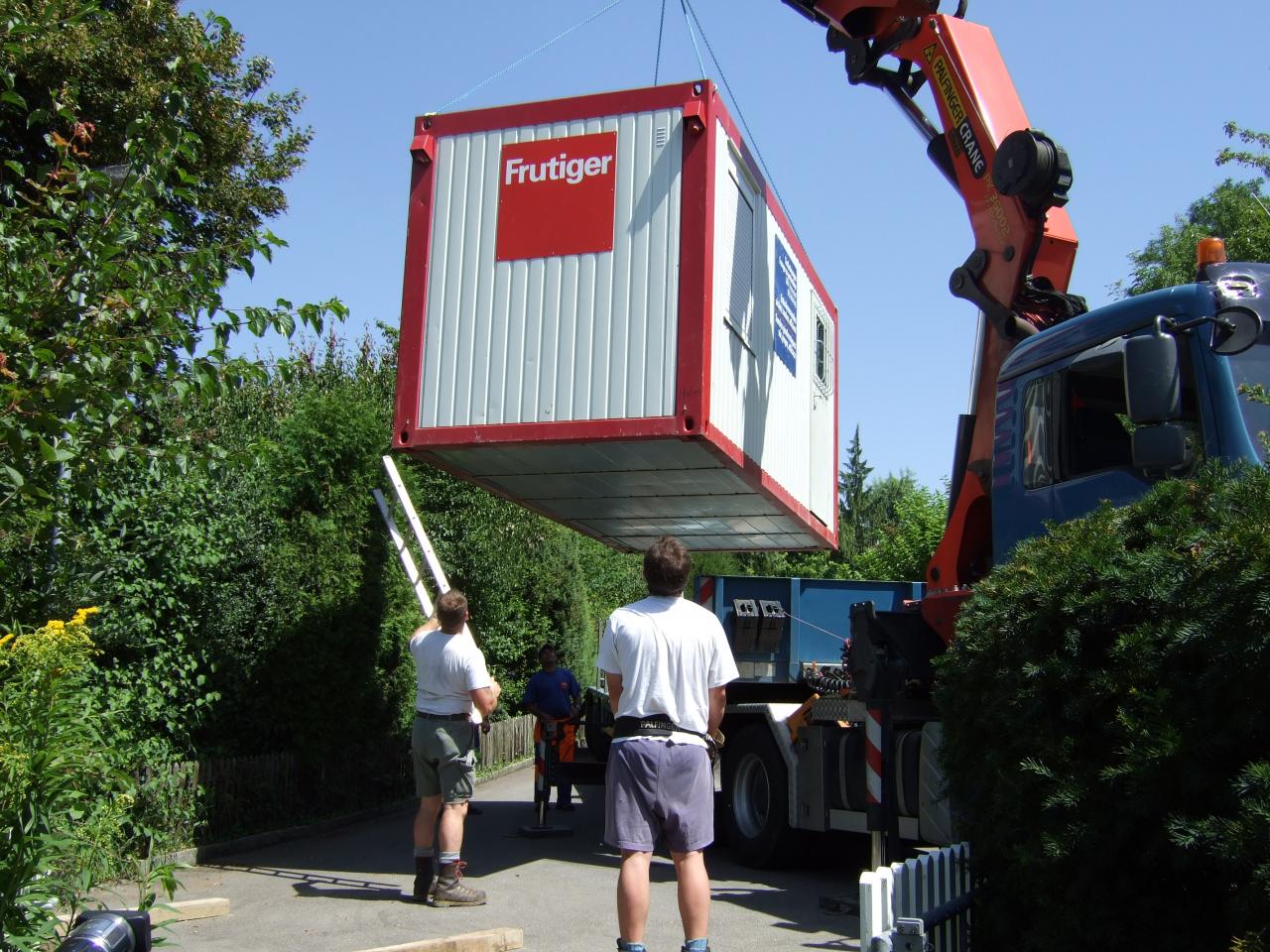

 Baucontainer wird installiert |

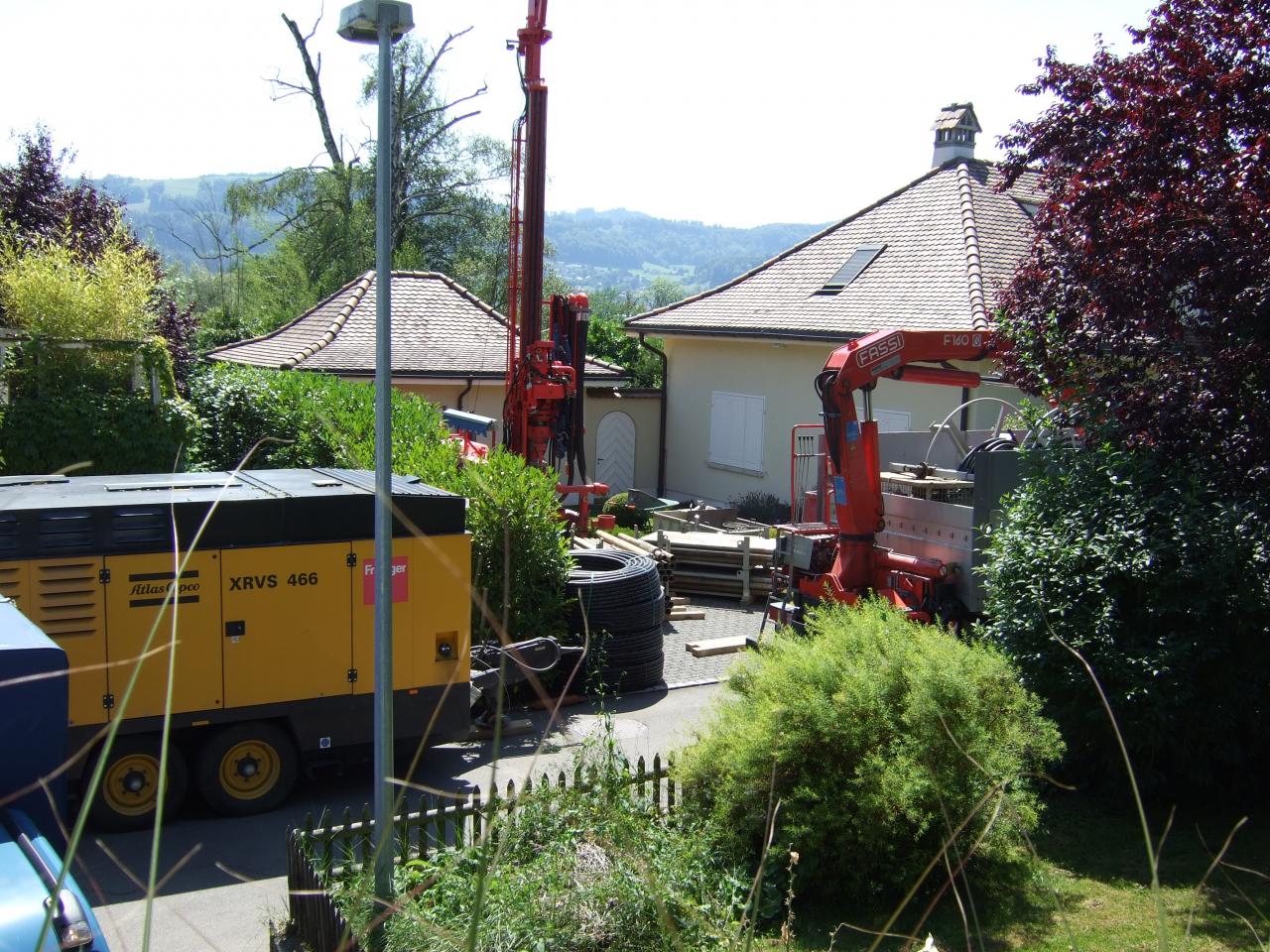

 Der Bohrplatz fertig eingerichtet |

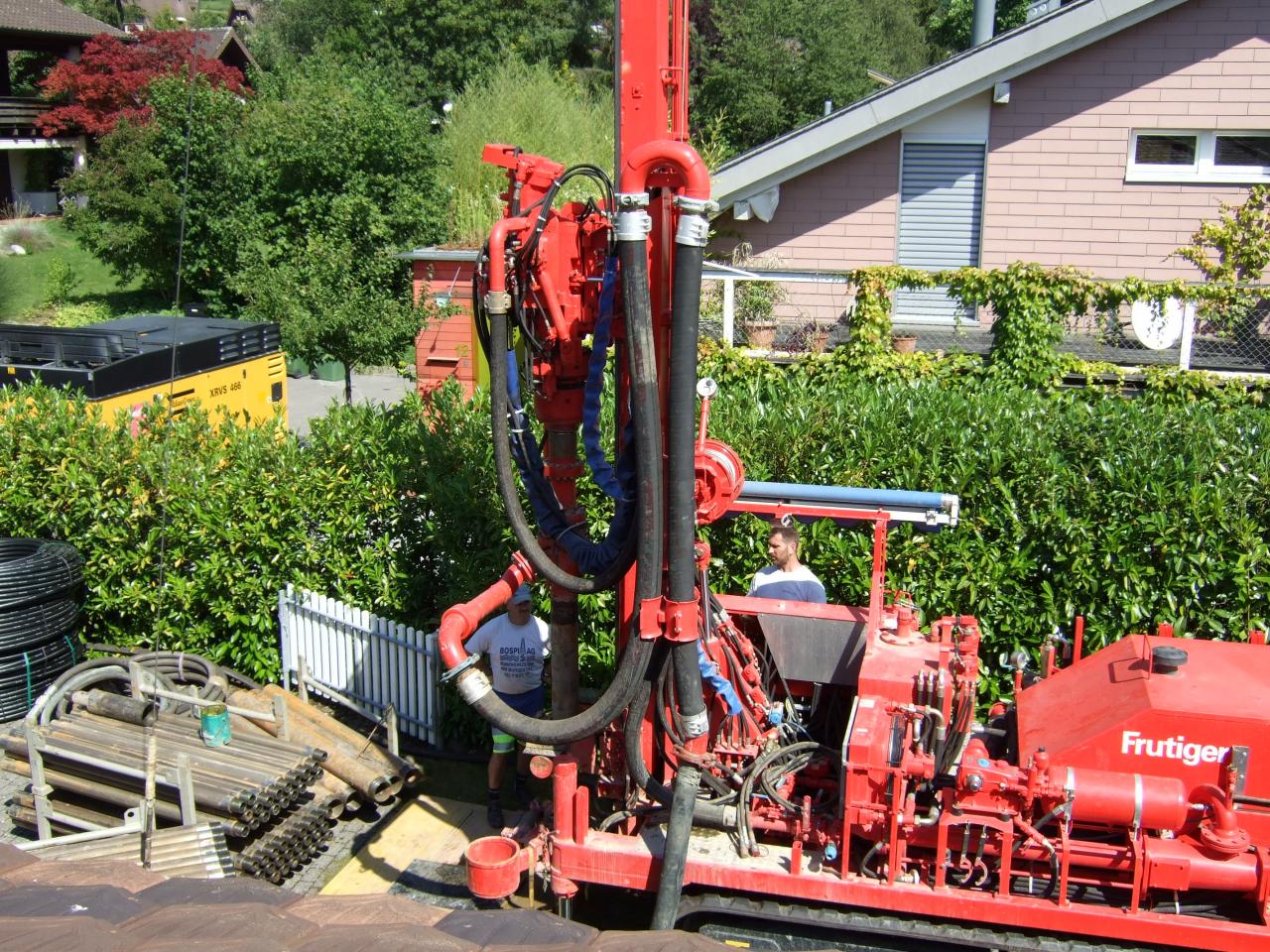

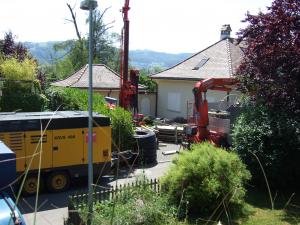

 Bohrplatz von oben |

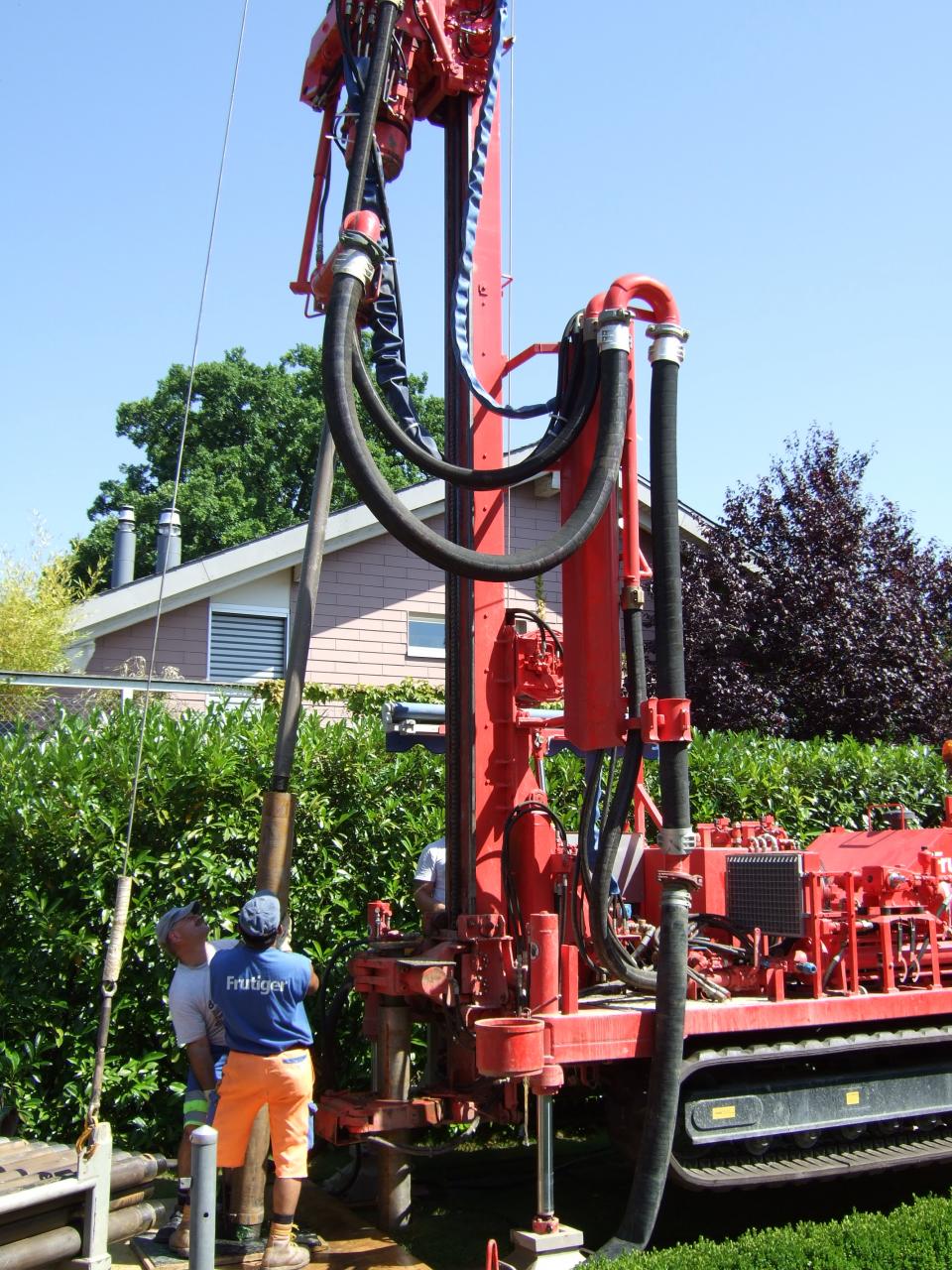

 Verrohrung wird eingeführt, die ersten 34 m werden verrohrt. |

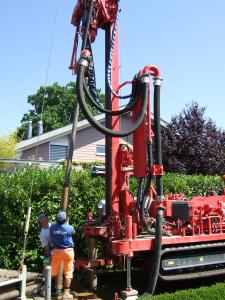

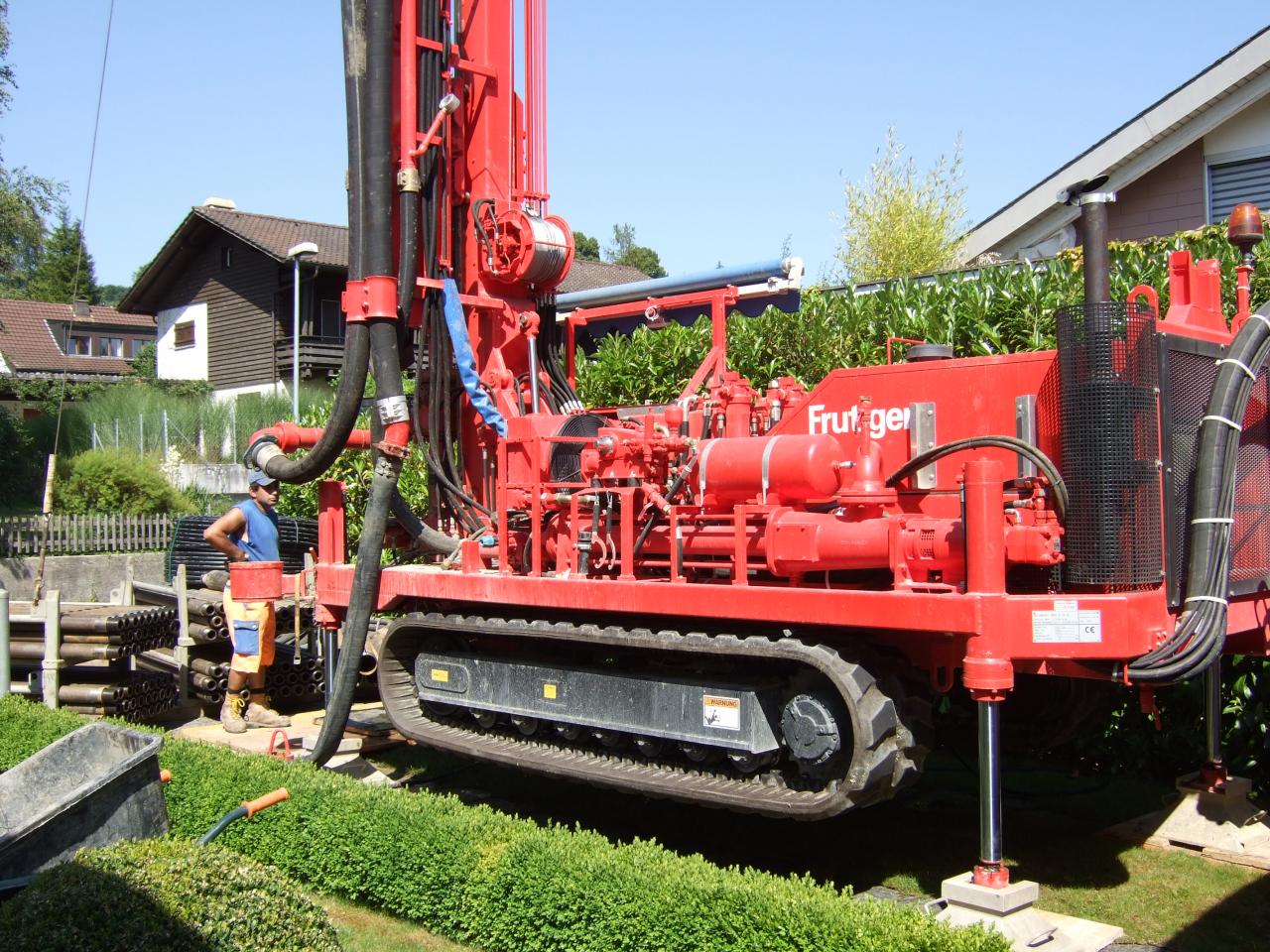

 Bohrgerät |

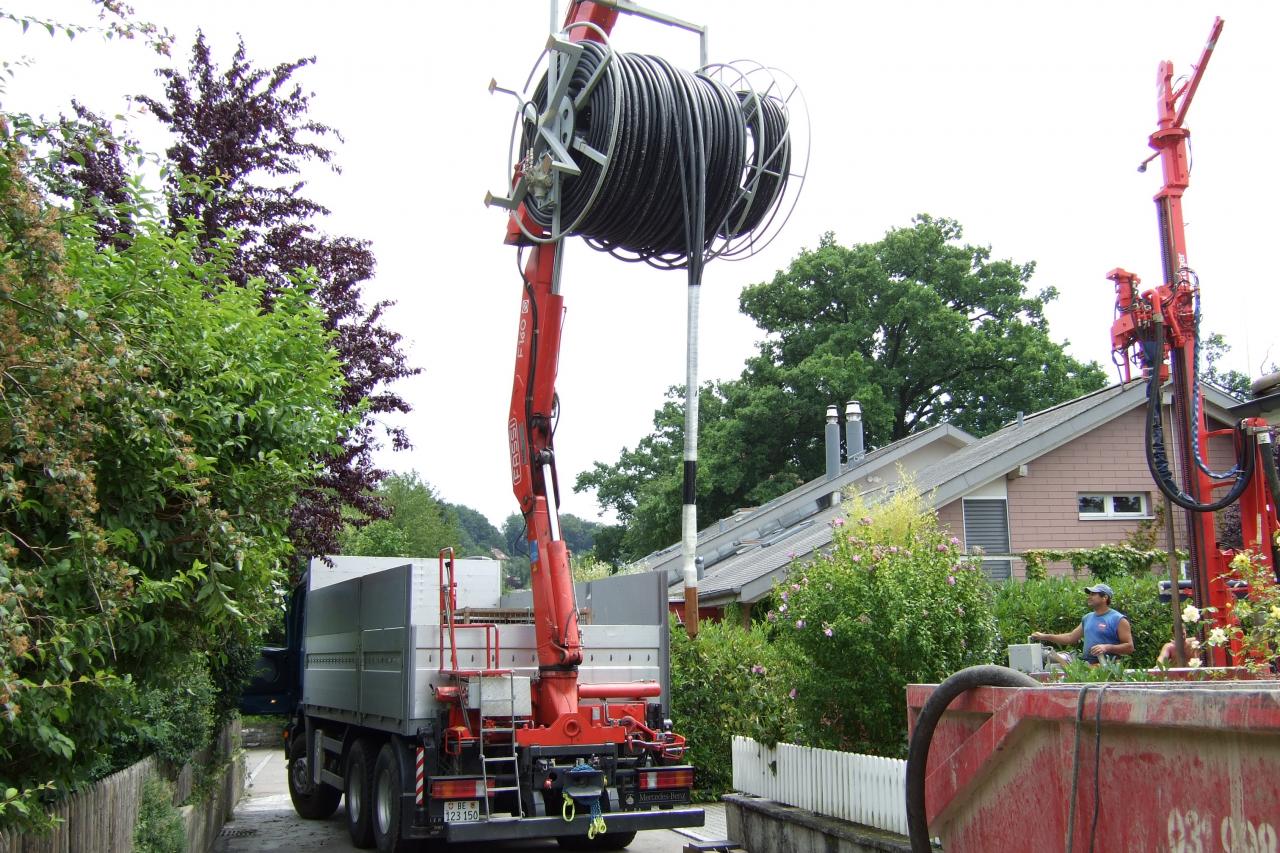

 Die 230 m lange Erdsonde an der Haspel bereit für den Einbau |

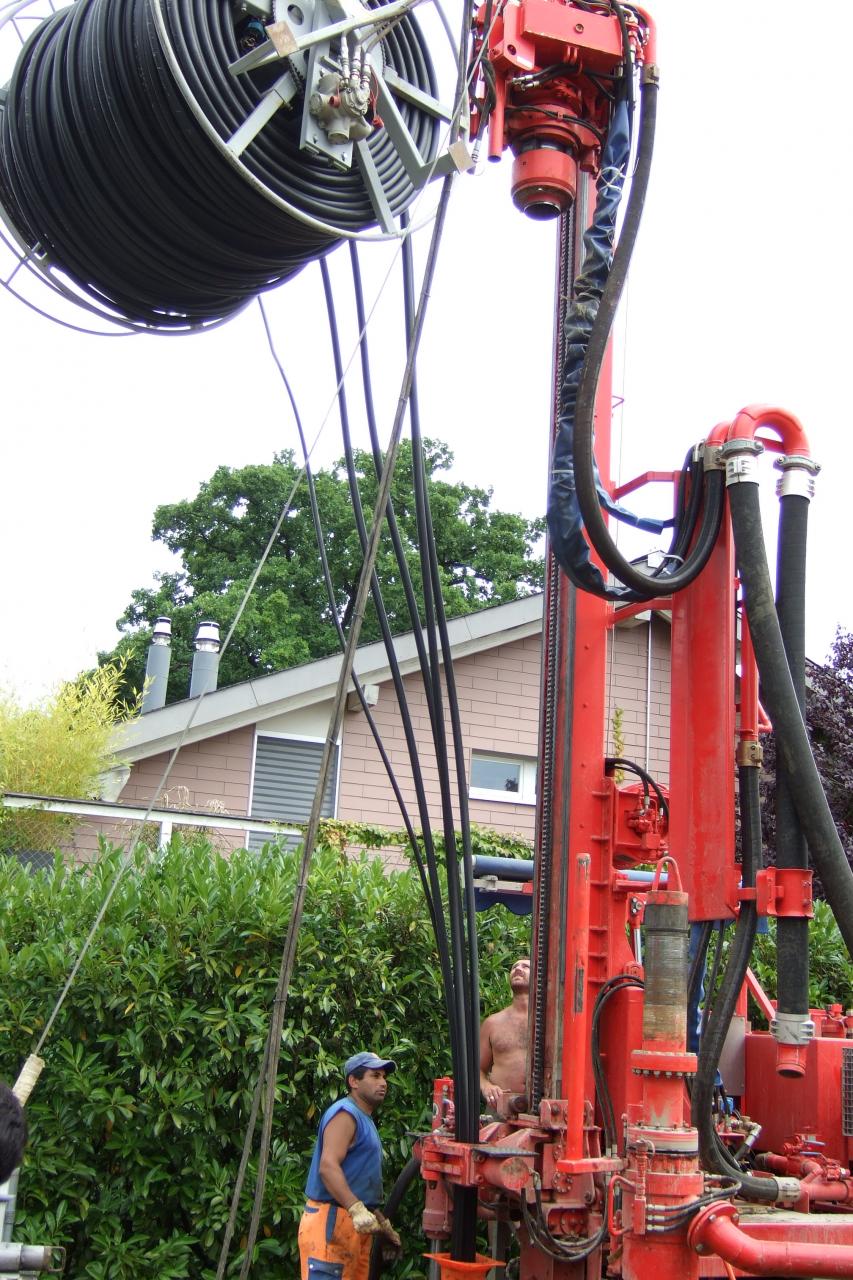

 Ablassen der Sonde |

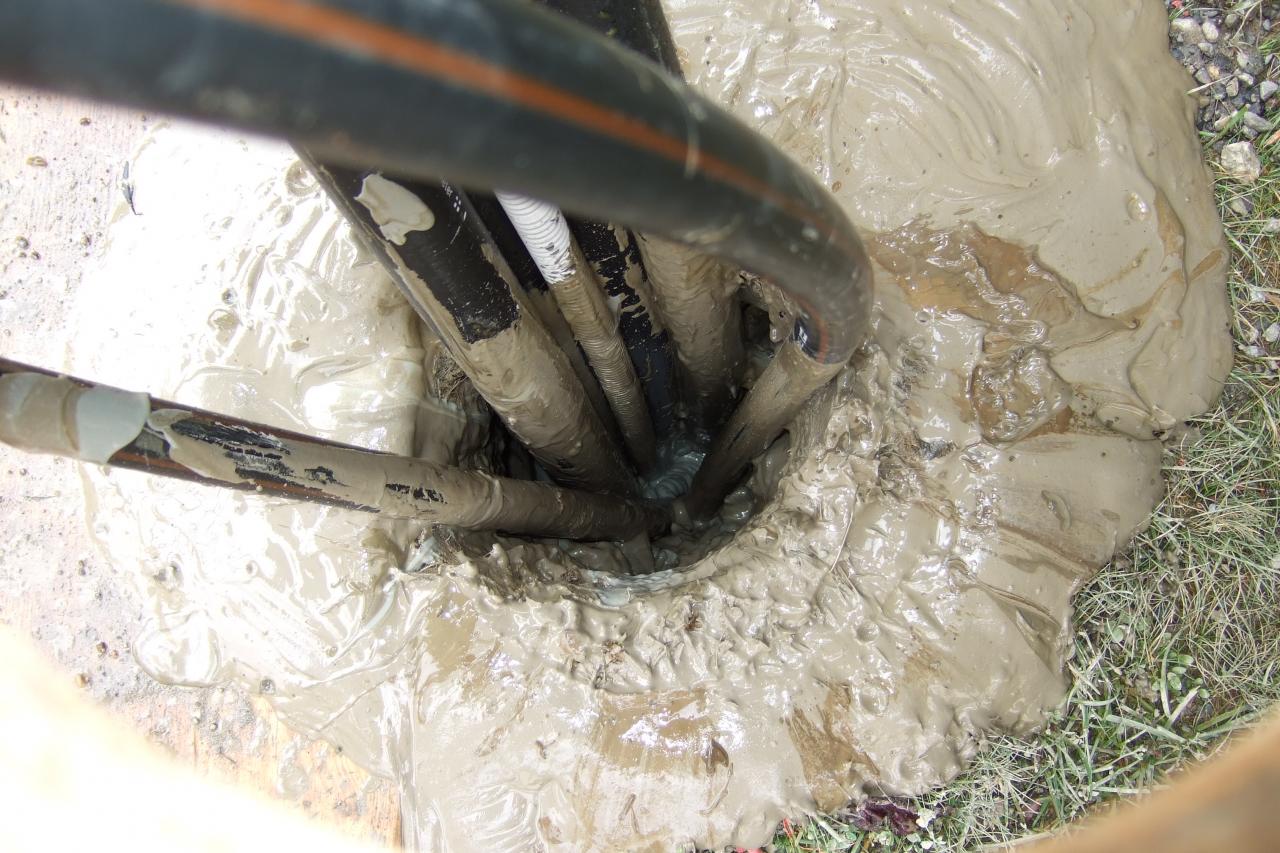

 Das Bohrloch mit Sonde bereits verfüllt |

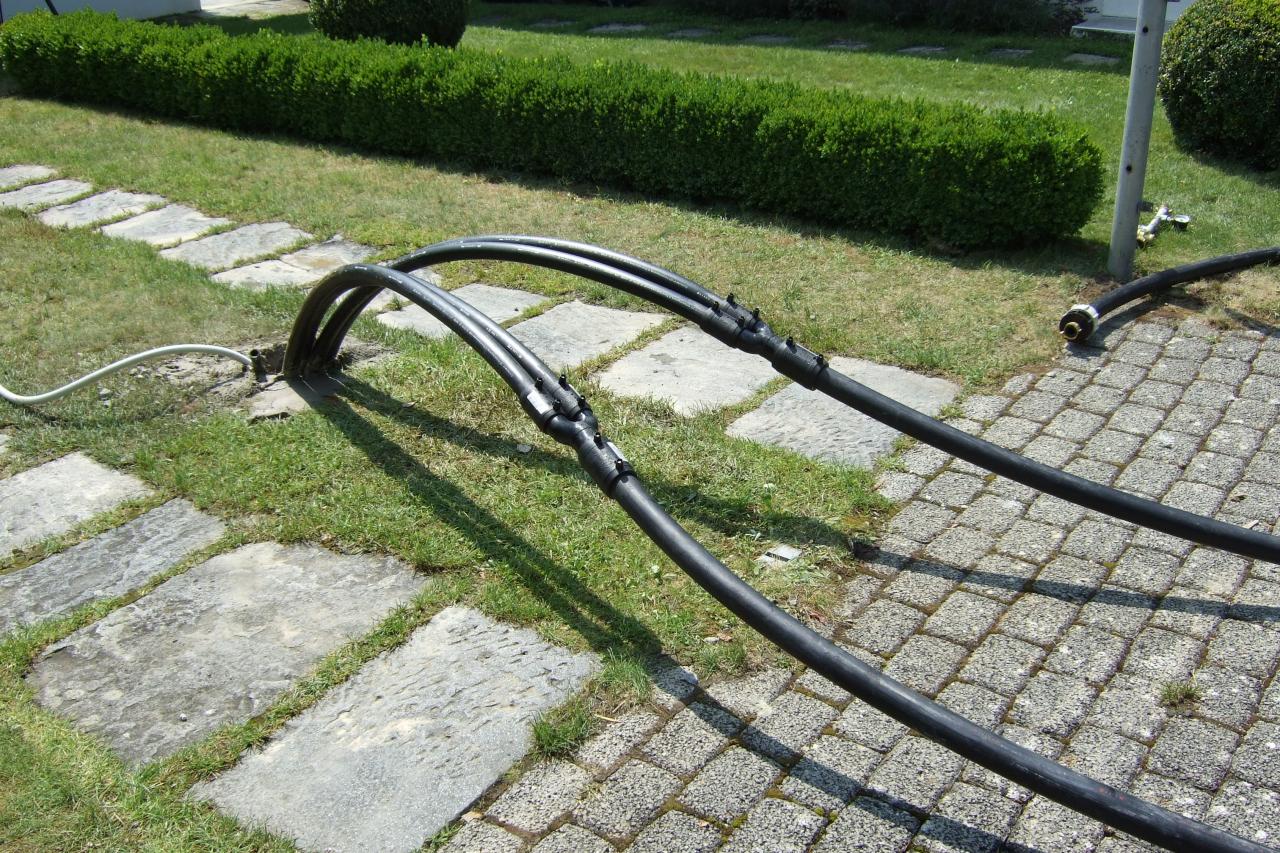

 Die Sondenpaare werden mit Y-Stücken zusammengeschweisst zu der Sammelleitung |

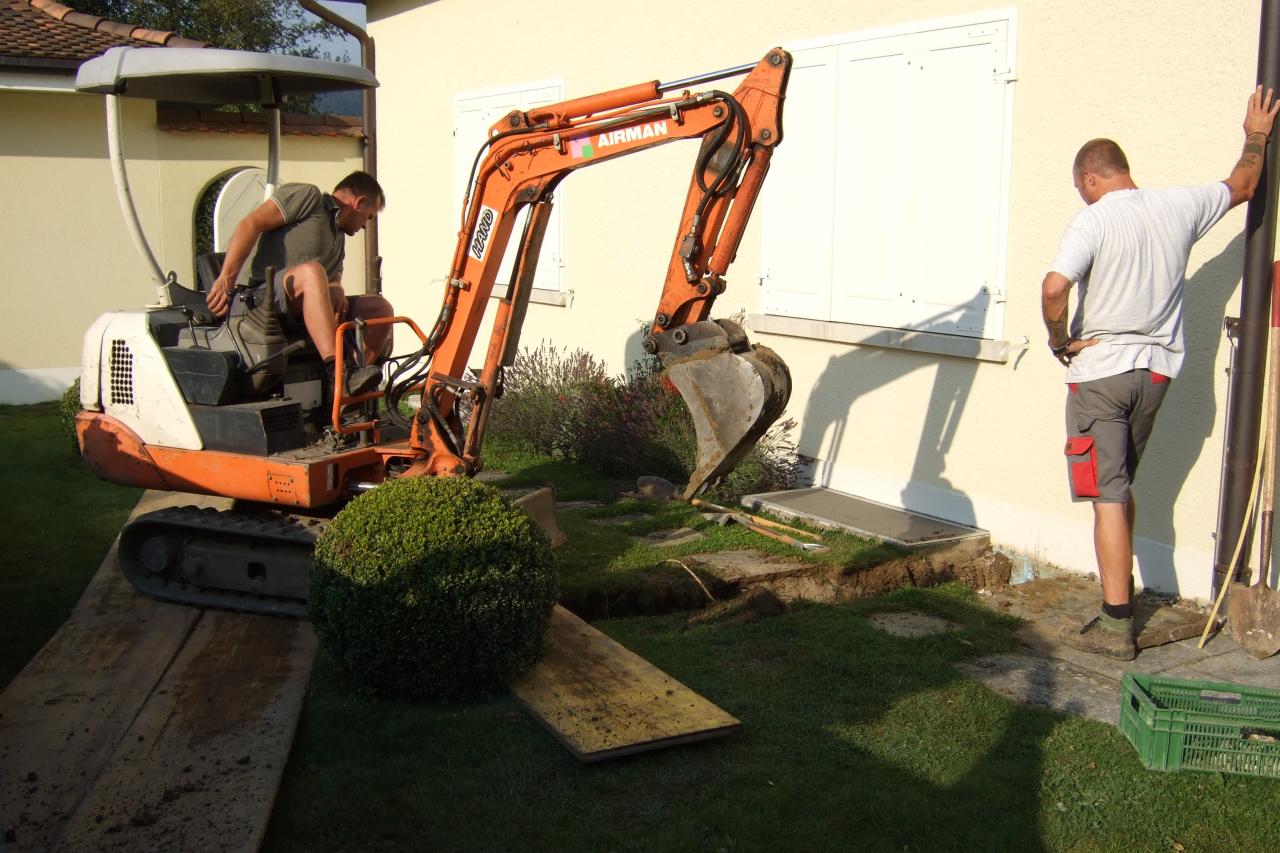

 Graben für Sammelleitung wird ausgehoben |

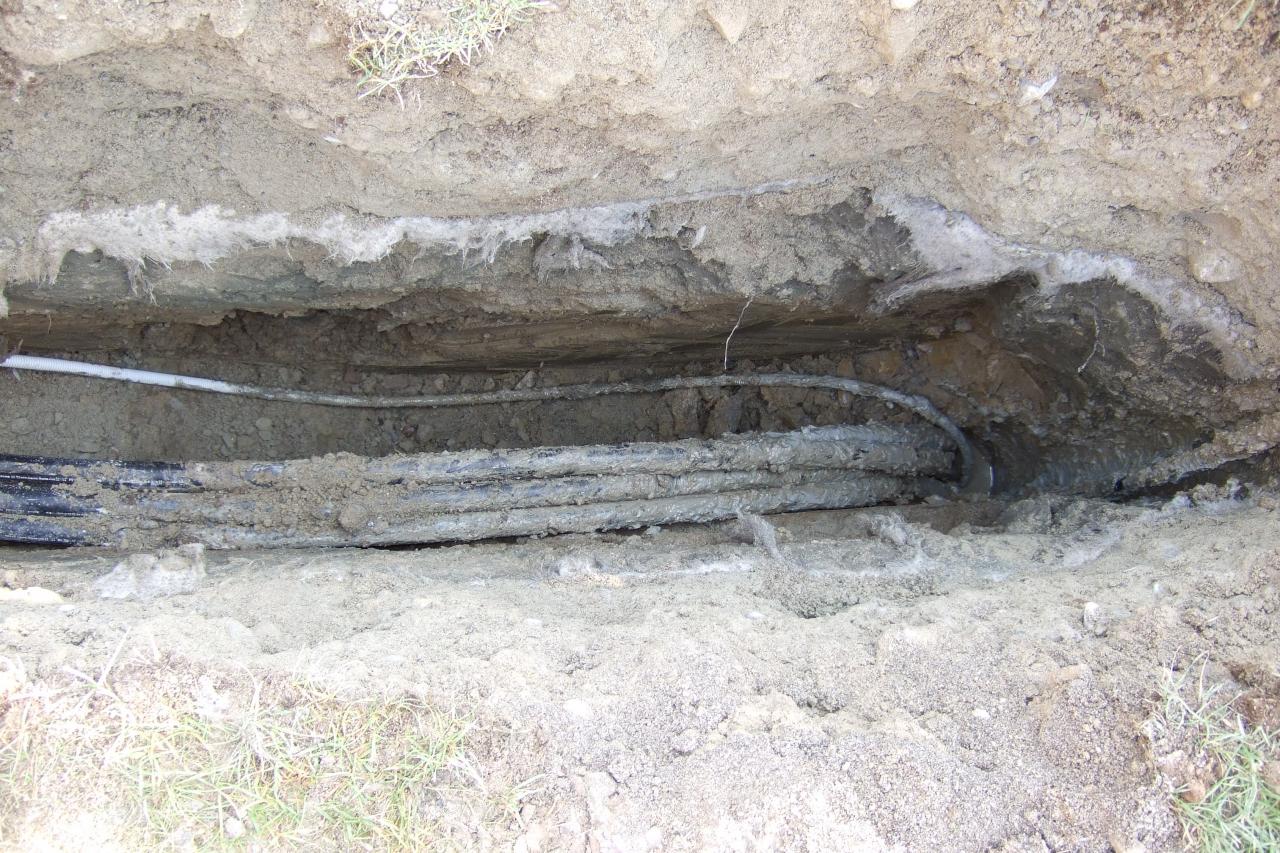

 Erdsonde in Graben |

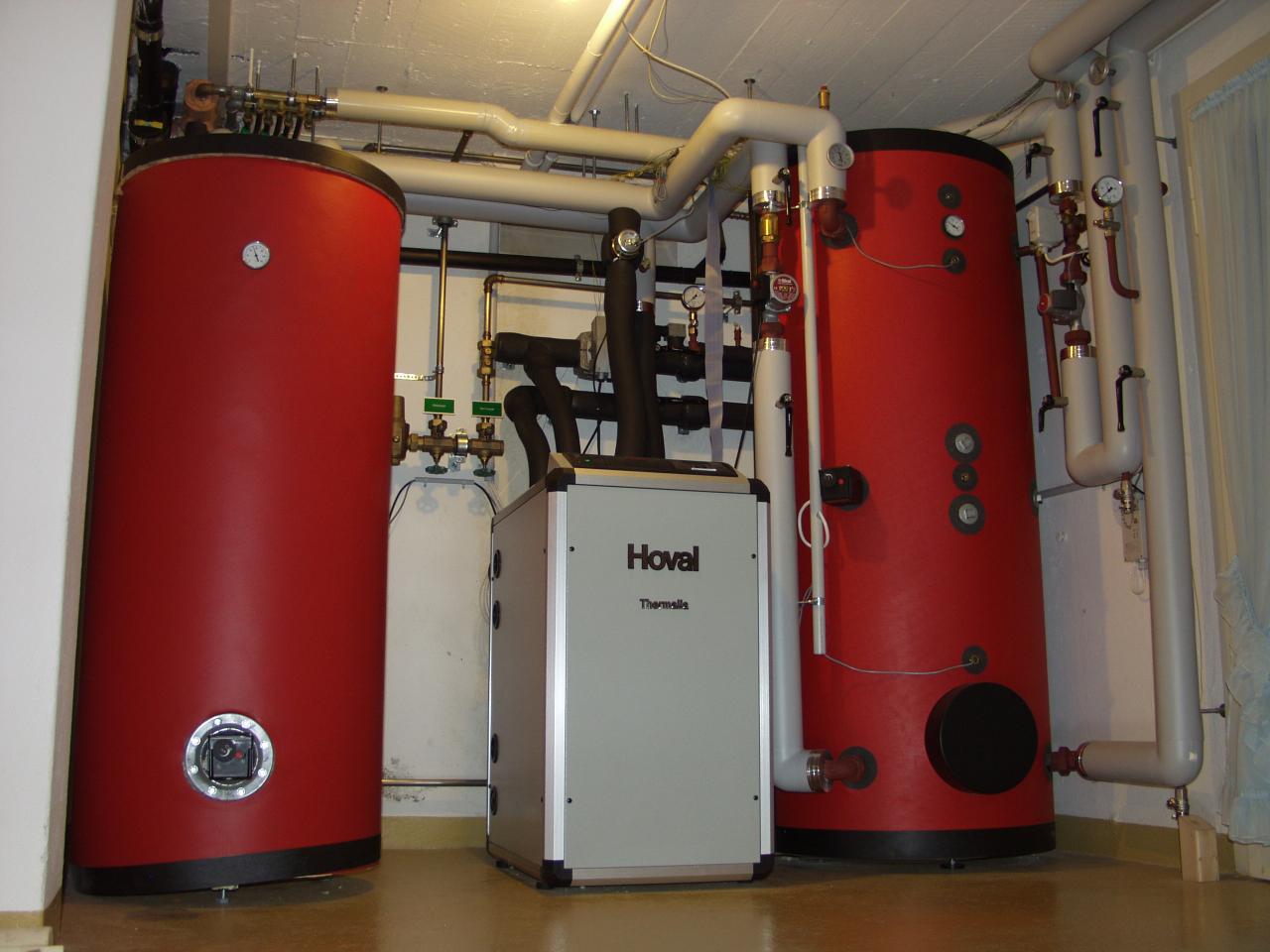

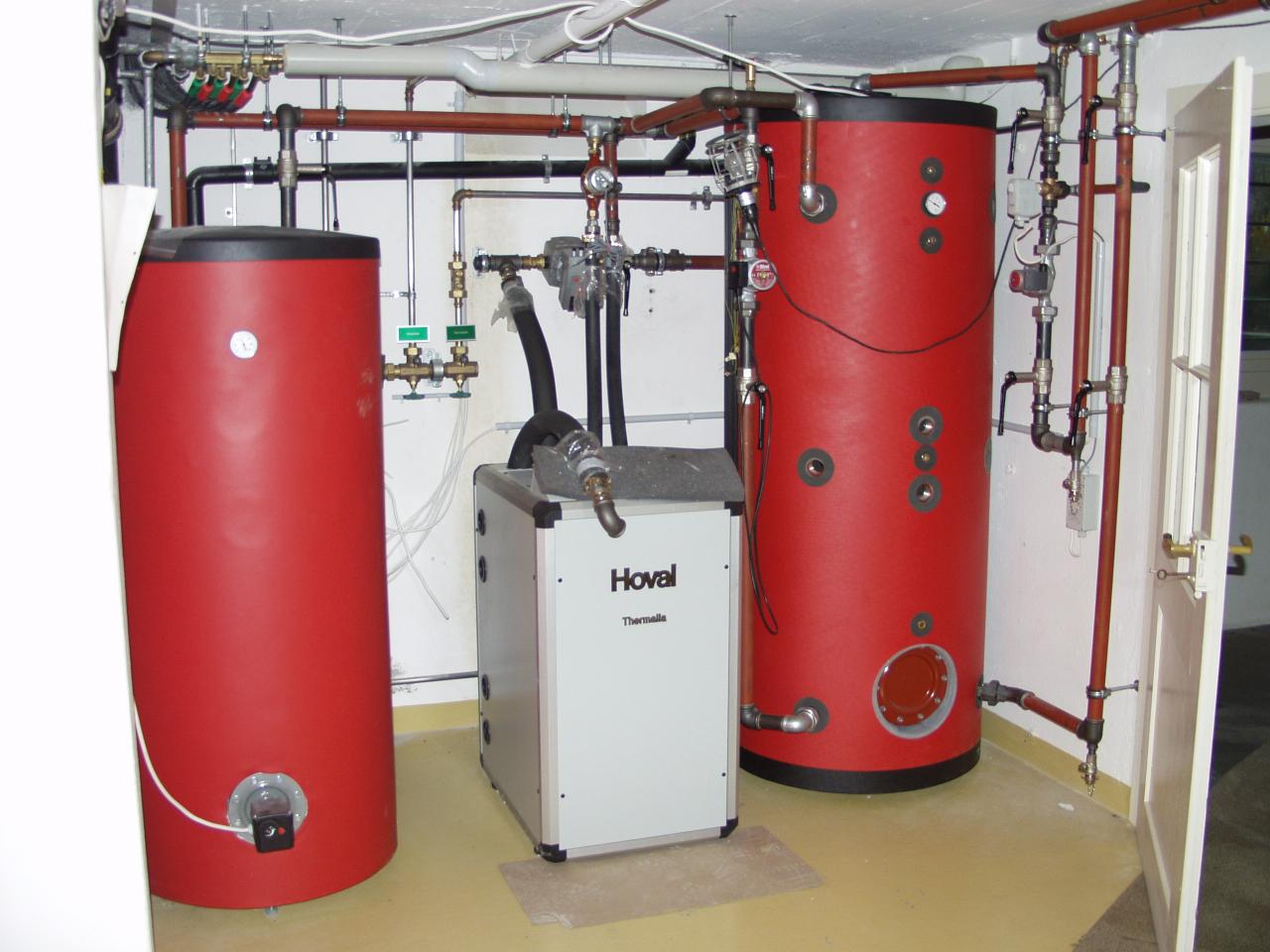

 Die fertige Anlage, links der Wassererwärmer, rechts der Pufferspeicher und dazwischen die Wärmepumpe |

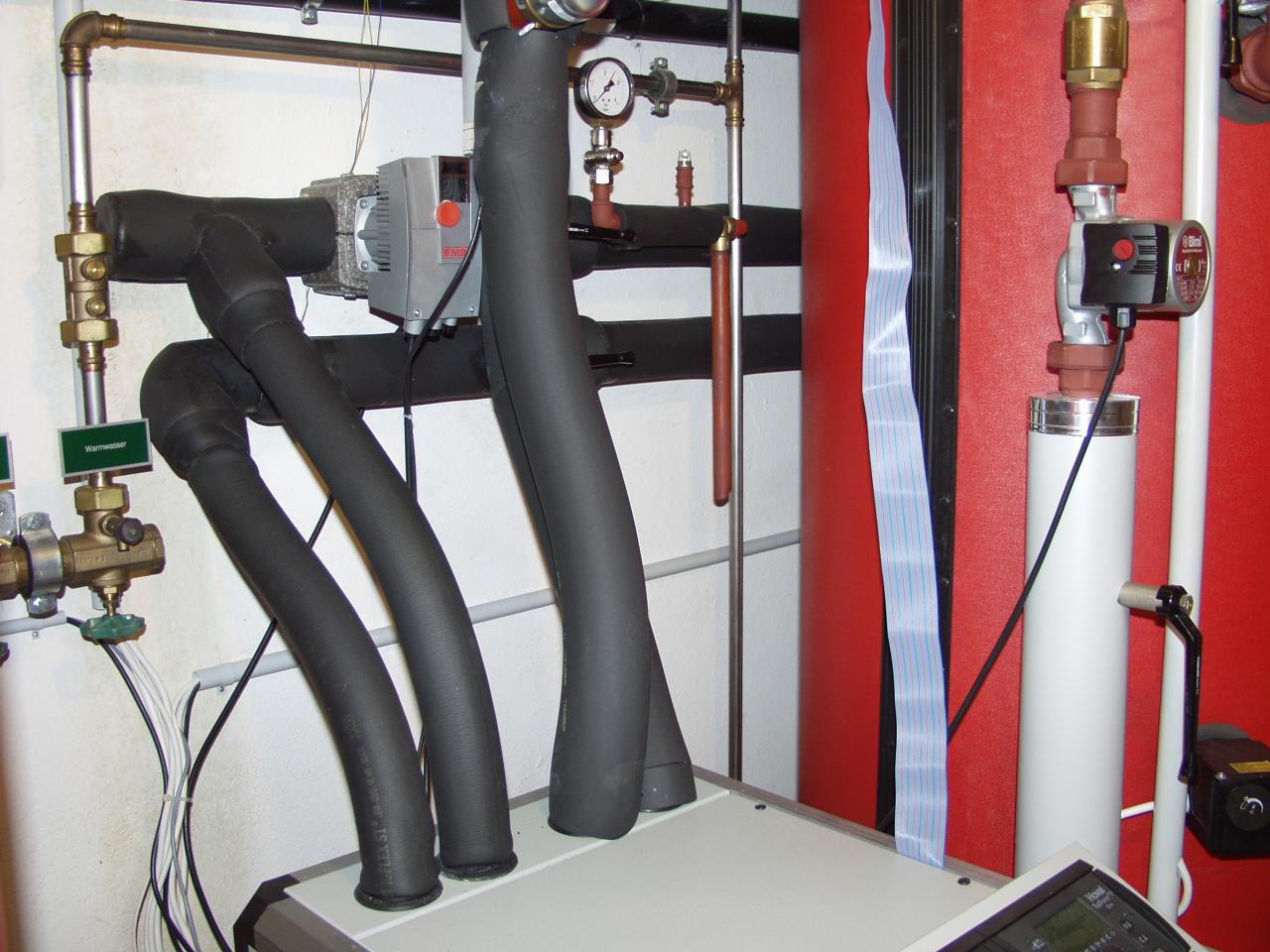

 Soleleitungen (l) und Vor- und Rücklaufleitung an der Wärmepumpe |

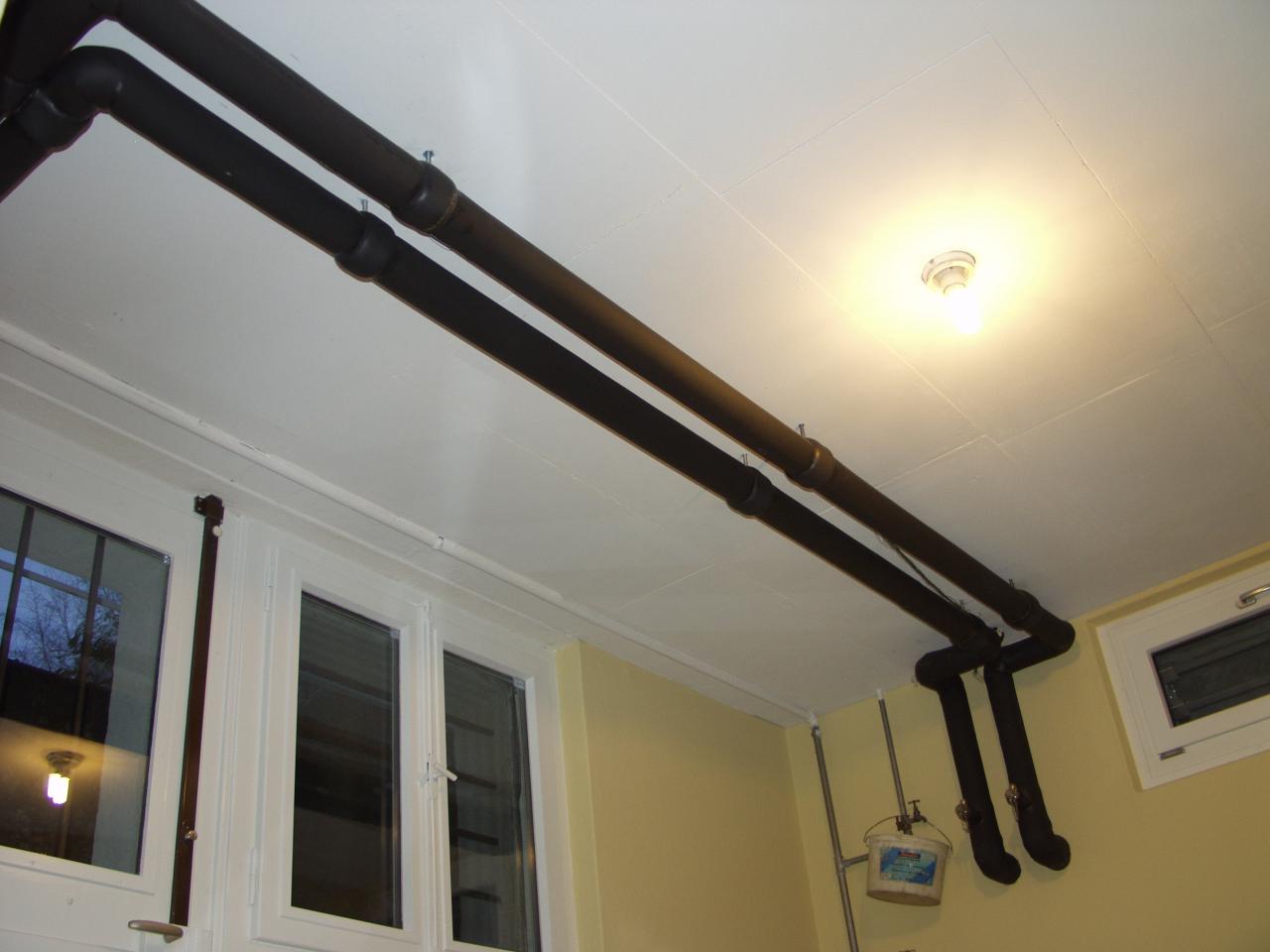

 Soleleitungen an Waschküchendecke |
