Aktuelle Messwerte - Kältekreis

Aktuelle Messwerte unserer Sole-Wasser Wärmepumpen Anlage. Die Messdaten der Anlage werden alle 30s und die Wetterdaten jede Minute aktualisiert.

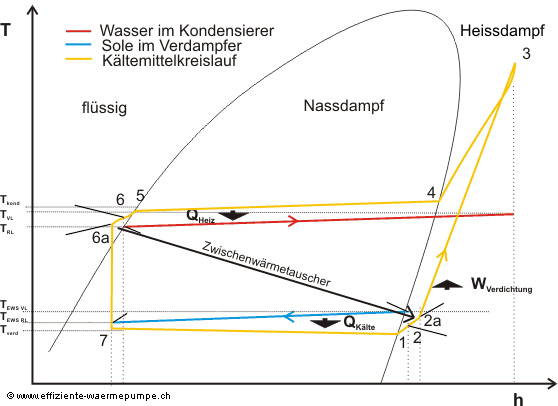

Die Temperaturen des Kältemittelkreises im T-h Diagramm (Temperatur-Enthalpie)

63.4 °C

56.7 °C

12.7 °C

9.2 °C

86 °C

59.5 °C

18.8 °C

11.5 °C

62.1 °C

9.1 °C

Stand Daten: 27.09.2026 03:20:36

Legende

7-1: Verdampfung Kältemittel im Verdampfer
1-2: Überhitzung im Verdampfer
7-2: Energieabgabe Sole an den Kältekreis
2-2a: Überhitzung durch Unterkühlung nach der Kondensation mit Zwischenwärmetauscher
2a-3: Verdichtung
3-4: Heissgasentwärmung im Kondensierer
4-5: Kondensation im Kondensierer
5-6: Unterkühlung im Kondensierer
3-6: Energieabgabe Kältekreis an das Heizungswasser
6-6a: Unterkühlung über Zwischenwärmetauscher mit Sauggas
6a-7: Expansion im Expansionsventil

Hinweis

Die Anzeige wird nur aktualisiert wenn die Wärmepumpe läuft. Wenn sie nicht läuft werden die letzten Werte vor der Abschaltung angezeigt.

Das Diagramm ist nicht massstäblich.
